A4910: 自動車用 3 相 MOSFET ドライバ

Product Image

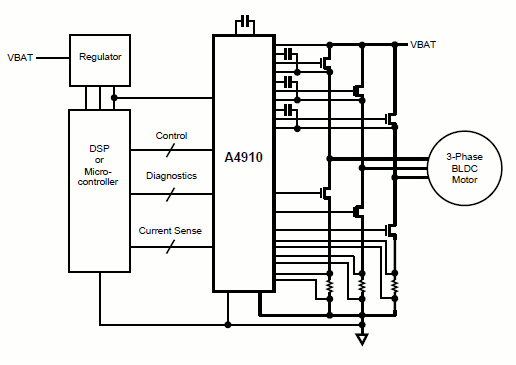

Description

A4910 は、N チャネル外部パワー MOSFET で使用する 3 相コントローラで、自動車用途向けに特別に設計されています。

独自のチャージ ポンプ レギュレータは、7 V までのバッテリ電圧に十分な (>10 V) ゲート ドライブを提供しており、A4910 は 5.5 V まで低減されたゲート ドライブで動作できます。

ブートストラップ コンデンサを使用して、N チャネル MOSFET に必要な、上記のバッテリ電源電圧を供給します。ハイサイド ドライブ用の内部チャージ ポンプにより、DC (100% デューティ サイクル) 動作が可能です。

3 相ブリッジの 6 個すべてのパワー MOSFET に対するフル制御が提供されており、ブロック コミュテーションまたは正弦波加振法を使用してモータを駆動できます。パワー MOSFET は、内蔵クロスオーバー制御とプログラム可能なデッド タイムによって、シュートスルーから保護されます。

各ハーフ ブリッジの電流は、一体型電流センス アンプを使用して測定できます。これらはユーザー設定可能な 3 つの差動アンプで、共通のモード範囲、優れた過渡応答、および整定時間を持ち、ローサイド電流センス アプリケーションで使用できます。

組み込みの診断機能により、低電圧、温度過昇、および電力ブリッジ故障が表示され、パワー MOSFET をほとんどの短絡状態から保護するように設定できます。詳細な診断情報はシリアル データ ワードとして利用可能です。

A4910 は、露出熱パッド付き省スペース (81 mm2) の 48 ピン LQFP で提供されています (末尾は JP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途

  • 電子制御パワー ステアリング (EPS、EHPS、EAS)
  • 油圧ポンプ
  • エンジン冷却ファン
  • ギアボックス アクチュエータ

Top Features

  • N チャネル MOSFET 用高電流 3 相ゲート ドライブ
  • 3 相電流センス アンプ
  • SPI 対応のシリアル制御または直接パラレル制御
  • クロスコンダクション防止
  • プログラム可能なデッド タイム
  • 100% PWM 用のトップオフ チャージ ポンプ
  • 非コミット バッファ アンプ
  • 5.5 ~ 50 V の電源電圧範囲
  • CMOS 入力、3.3 ~ 5 V ロジック電源
  • 幅広い診断出力
  • 低電流スリープ モード

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4910KJP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4910KJPTR-T 48-lead LQFP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
