A8522:広範な入力電圧範囲の、フォールトトレラント、I²C インターフェイス付き独立制御マルチチャネル LED ドライバ

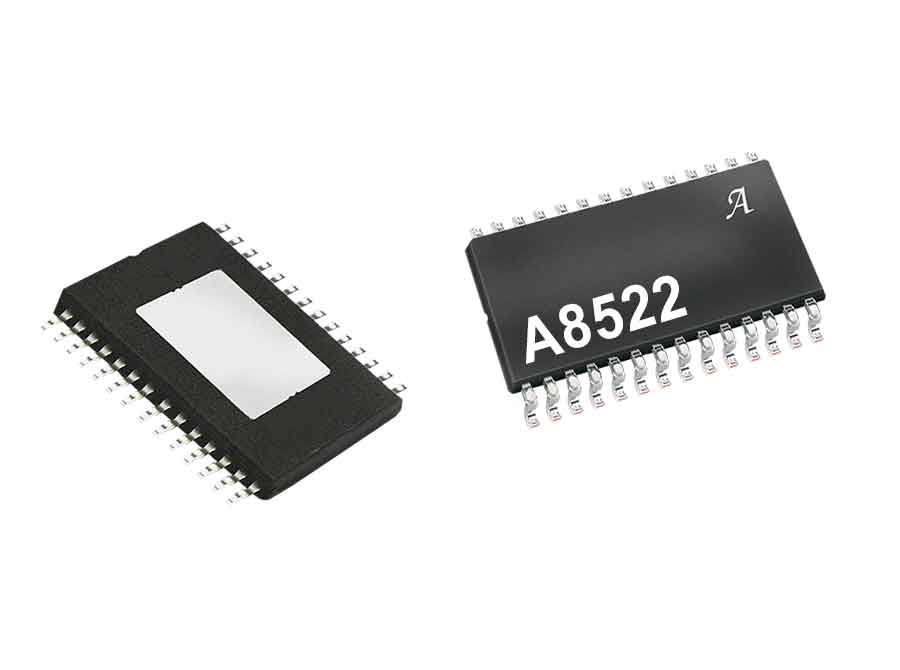

Product Image

Description

Top Features

A8522 は、LCD バックライト用のプログラム可能なマルチ出力 LED ドライバです。電流モード昇圧コンバータを内部電源スイッチおよび 8 つの電流シンクと統合します。この IC は 4.5 ~ 36 V で動作し、車載システムで発生する 40 V の負荷遮断状態に耐えることができます。

制御ループは、ディスプレイ バックライト アプリケーションでの夜間フラッシュをなくすために最適化されています。

I2C インターフェイスにより、ユーザーは、LED チャネルあたり 60 mA まで LED 電流を個別に設定できます。隣接するチャネルを組み合わせて高電流 LED ストリングを駆動することができます。また、PWM 調光デューティ サイクルは、LED チャネルごとに独立制御されます。この柔軟性により、A8522 は広範な LED アプリケーションに対する単独ソリューションになります。双方向通信によりフォルト状態を報告できます。

また、PWM 調光デューティ サイクルは、LED チャネルごとに独立制御されます。このような柔軟性により、A8522 は広範な LED 用途に適した単独ソリューションとなり、場合によっては、2 つ以上の LED ドライバ IC を 1 つのデバイスと置き替えることができます。

A8522 は、さまざまなフォルト状態を検知および防止します。また、双方向通信によりフォルト状態を報告できます。出力ショートおよび過電圧、オープンまたはショートしたダイオード、オープンまたはショートした LED ピン、ショートした昇圧スイッチまたはインダクタ、IC 温度過昇から保護します。二重のサイクル単位の電流制限により、内部スイッチをスイッチ過電流から保護します。IC は、必要に応じて、PFET を内蔵の電流感知回路でトリガーされる入力切断スイッチとして駆動することができます。

車載アプリケーション:

ACE Award 2014 Finalist
  • インフォテインメント
  • クラスタ
  • センター スタック照明
  • ヘッドアップ ディスプレイ (HUD)
  • 日中走行用ライト (DRL)
  • AEC-Q100 認定
  • 4.5 ~ 36 V の広範な入力電圧範囲
  • アイドルストップでは最低 3.9 V (VIN 低下時)、負荷遮断では最高 40 V で動作します。
  • DMOS スイッチと 39 V までの OVP 保護付きの内蔵昇圧コンバータ
  • チャネルあたり 60 mA までの電流を個別にプログラム可能な 8 個の完全一体型 LED 電流シンク
  • LED 電流のプログラミング用の I2C™ インターフェイス、PWM 調光、およびチャネルごとのさまざまな保護閾値
  • 1 つの IC から複数の負荷を駆動する機能
  • チャネルごとに個別にプログラム可能な詳細 PWM 調光 (100 Hz で最大 10,000:1)
  • 詳細な診断機能とフォルト レポート
  • 高温時のサーマル警告および LED 電流の低下状態
  • 局地的な調光アプリケーションを促進するための全チャネル用バッファ型 PWM 調光制御
  • 多相 PWM 調光:電灯のちらつきや入力リップル電流を下げるように調整された LED
  • AM 帯域以上または未満で動作できるように 400 kHz から 2.3 MHz で昇圧スイッチング周波数を同期
  • EMI を低減するためのプログラム可能な周波数ディザリング
  • 通常 LED 電流精度 0.7% および LED 間整合精度 0.8%
  • 保護機能
    • オープン/ショートした LED ピン検知
    • プログラム可能な LED ストリング ショート検知
    • オープン/ショートした外部コンポーネント (昇圧インダクタ、ショットキー ダイオード、FSET 抵抗など)
    • GND ショートへの出力に対する入力過電流保護
    • サイクル単位のスイッチ電流制限
    • 温度過昇、出力過電圧、および低電圧保護
