A1421、A1422、A1423: 内蔵フィルタ コンデンサ付き高精度ホール効果 AC 結合ディファレンシャル センサー IC

Description

A1421、A1422、および A1423 は AC 結合ホール効果センサー IC で、回転リング磁石 (磁石が結合されている場合は鉄分) によって生じた変化する差動磁場に応じて切り替わるモノシリック IC が含まれています。このシリーズのデバイスには内蔵コンデンサも含まれており、外部フィルタ コンデンサを使用せずに、高精度のアナログ センサーを提供します。これによって、コストとコンポーネントが減るだけでなく、最終的なセンサー ソリューションの信頼性を改善できます。

磁場の変化は、2 つのホール トランスジューサに影響を与えた後、チップで差動的に増幅されます。差別設計では、この共通モードの信号変化を拒否することで、デバイスの動作エア ギャップ範囲内で、半径方向振動を防止します。定常状態のシステム オフセットは、内蔵コンデンサを持つオンチップ差動帯域通過フィルタを使用して取り除かれます。このフィルタは、電磁波源からの干渉も相対的に防止します。デバイスは、高域フィルタ、感度、およびシュミット トリガー スイッチポイントに高度な温度補正を利用して、広範囲のエア ギャップと温度にわたる低周波数に対して最適な動作を確保します。

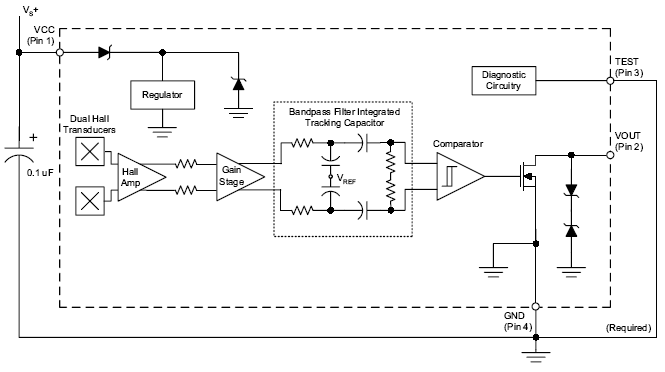

各デバイスには、電圧レギュレータ、2 つのホール トランスジューサ、温度補正回路、低レベル アンプ、帯域通過フィルタ、シュミット トリガー、および出力ドライバが含まれています。オンボード レギュレータは、4.0 ~ 26.5 V の電源電圧で動作できます。出力部は、デバイスの周波数応答範囲全体で 20 mA を切り替えることができ、CMOS ロジック回路に対応しています。

このシリーズのデバイスは、スイッチポイントの仕様とスイッチング極性がそれぞれ異なります。A1421 には、小さなヒステリシス スイッチポイントと非対称型のスイッチポイントがあり、ゼロクロスに 1 つのスイッチポイントがあります。A1422 には、小さなヒステリシス スイッチポイントと対称型のスイッチポイントがあり、どちらもゼロクロス付近です。A1423 では、ゼロクロスから離れた対称型のスイッチポイントを確立する大きなヒステリシスによって、高い振動耐性が実現します。出力極性は、「製品選択ガイド」の表に示されています。

この多様なオプションによって、自動車用トランスミッションやクランクシャフト スピード センサーを含む、広範囲のアプリケーション向けのソリューションを達成するための柔軟性が得られます。

デバイス パッケージの動作周辺温度範囲は –40℃ ~ 150℃ で、4 ピン プラスチック SIP で提供されています。各パッケージは鉛フリー バージョン (末尾は –T) で提供され、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • 一体型追跡コンデンサ
  • リング磁石または鉄分の感知動作に使用
  • 広範な動作温度範囲
  • 20 Hz ~ 30 kHz の磁気入力信号周波数で動作
  • EMI/ESD 耐性
  • 大きな実効エア ギャップ
  • 4.0 ~ 26.5 V の電源動作範囲
  • CMOS ロジック シリーズ対応の出力
  • 逆バッテリ防止
  • 機械的ストレスおよび熱ストレスへの耐性
  • 正確な真のゼロ クロス スイッチポイント (A1421 のみ)
  • 実行モードでの高い振動耐性 (A1423 のみ)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1422LK-T 4-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A1423LK-T 4-lead SIP -40°C to 150°C -- View Data Last time buy Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

各デバイスは、4 ピン プラスチック SIP パッケージで利用可能です。各パッケージは鉛フリー バージョン (末尾は –T) で提供され、リードフレームは 100% 曇り錫でめっき加工されています。

K SIP 4 ピン
