A4939:汽车级三相 MOSFET 驱动器

Description

A4939 是一款可与 N 通道外部功率 MOSFET 一同使用的三相控制器,其专门面向汽车应用。

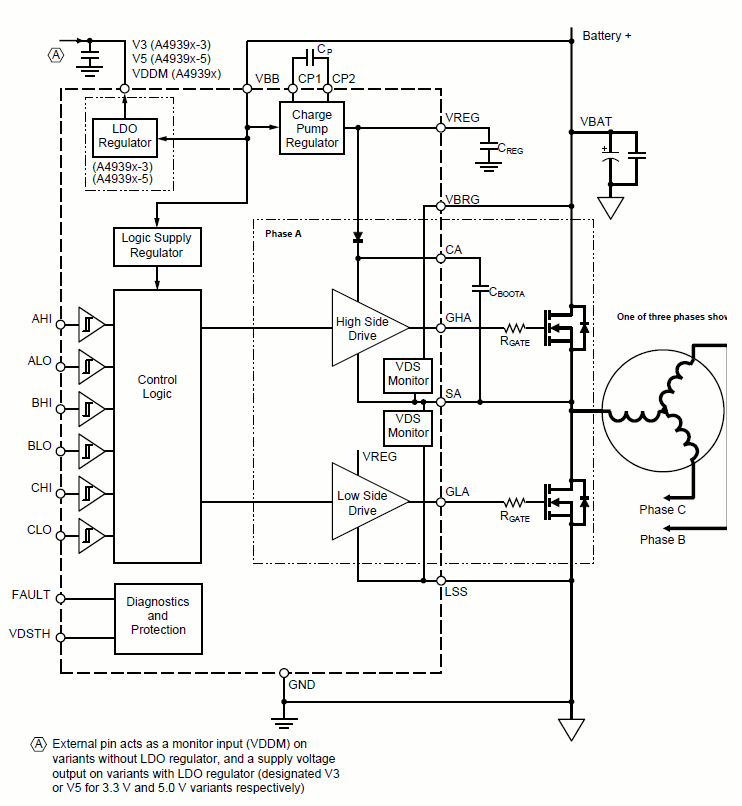

独特的电荷泵稳压器提供完整 (>10 V) 门极驱动器,以应对电池电压低至 7 V 的情形,并允许 A4939 在门极驱动器电压降至 5.5 V 时运行。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

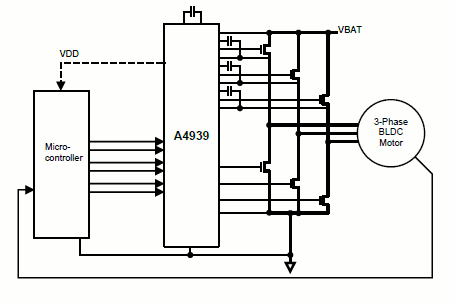

三相桥接器中的六个功率 MOSFET 各拥有一个逻辑电平输入,允许电机由外部控制器所设定的任何整流方案驱动。综合交叉控制为功率 MOSFET 提供交叉传导保护。

发动机相由各 MOSFET 上的独立漏源电压监控器提供对电源短路和对地短路保护。短路故障、电源欠压、以及芯片温度过高的情况由单个漏极开路故障输出指示。

产品的系列型号均包含一个低压差线性稳压器 (LDO),可向外部电路提供 5.0 V 或 3.3 V 电压。A4939 采用 28 针 TSSOP 电源包封装,并在外面装有散热板(封装类型为 LP)。其封装均为无铅产品,且采用 100% 雾锡电镀(后缀 T)。

应用

  • 电子动力转向(EPS、EHPS、EAS)
  • 液压泵
  • 引擎冷却风扇
  • 变速器传动装置

Top Features

  • 适用于 N 通道 MOSFET 的大电流 3 相门极驱动器
  • 交叉传导保护
  • 5.5 至 50 V 电源电压范围
  • 稳定逻辑电源电压输出选项
  • 发动机相对电源短路及对地短路保护
  • 欠压、高温监控器
  • 低电流休眠模式选项

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4939KLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4939KLPTR-5-T 28-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
