A3981: 汽车可编程步进驱动器

Description

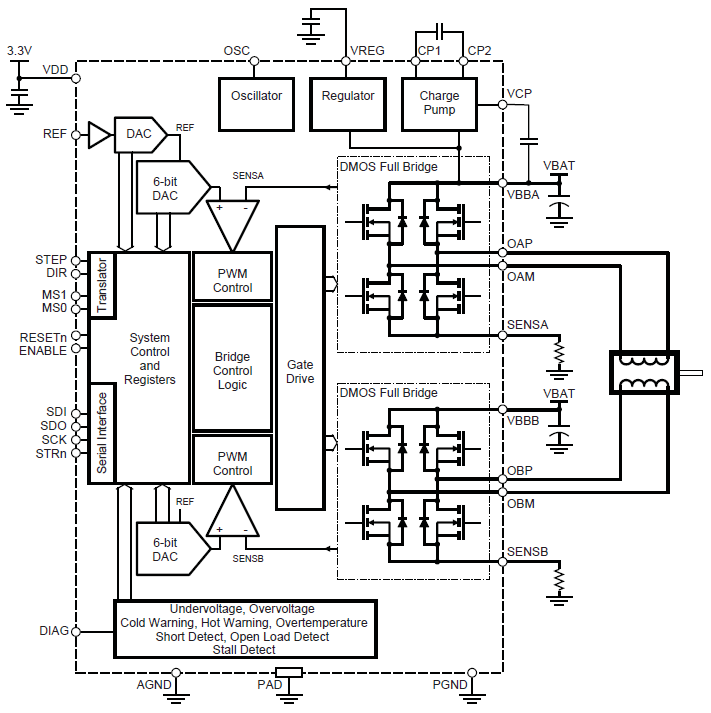

A3981 是一款可编程的微步电动机驱动器,带有内置转换器,易于操作。它采用单芯片解决方案,能够以全步进、半步进、四分之一及十六分之一步进模式驱动双极步进电动机,工作电压和电流可达 28 V 和 ±750 mA。A3981 可使用简单的步进和方向输入或通过 SPI 兼容型接口控制,而且还能用于设置多种整合功能及读取诊断信息。

电流调整器通过编程,能以固定停机时间或固定频率 PWM 工作,并可通过多种衰减模式降低电动机的可闻噪音和提高步进准确性。而且,相电流表可以通过串行接口编程,为特定应用建立适用的微步进电流分布,进一步提高电动机的性能。

电动机的所有相电流均通过 DMOS 全桥式装置控制,使用同步整流,减少功率耗散。在高侧驱动和低侧驱动之间切换时,内部电路和计时器可防止跨导和击穿,

从而避免输出短路。此外,它还具有低负载电流和失速转子检测功能。芯片级保护包括:高温和低温警告、过温关机、过压和欠压锁定。

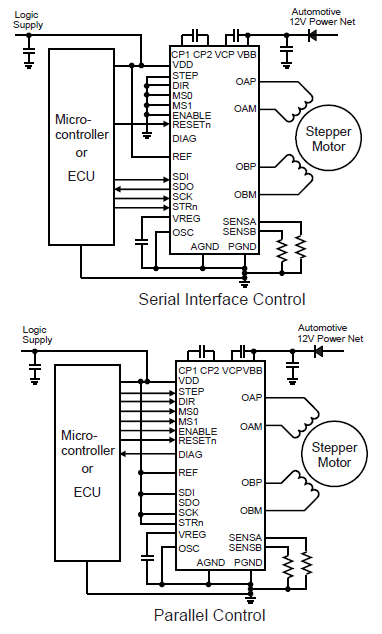

应用

  • 汽车步进电动机
  • 引擎管理
  • 车头灯定位

Top Features

  • 典型应用 ±750 mA、28 V
  • 低 RDS(开)输出,一般为 0.5   Ω源极和灌电流
  • 自动电流衰减模式检测/选择
  • 混合、快、慢电流衰减模式
  • 同步整流,减少功率耗散
  • 内部过压锁定(OVLO)、欠压锁定 (UVLO) 与过热关机电路
  • 交叉电流保护
  • 短路和断路诊断
  • 高温和低温警告
  • 失速检测功能
  • SPI 兼容型或简单的步进和方向运动控制
  • 通过 SPI 兼容型串行接口提高可配置性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3981KLP-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3981KLPTR-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK3981KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A3981 采用 28 引脚 TSSOP 功率封装,并安装有裸露热焊盘(封装类型为 LP)。无铅封装,采用 100% 雾锡电镀引脚框。

LP TSSOP 28 pin

Design Support Tools

设计支持工具

订购 APEK3981KLP-01-T 开发板时,请务必订购所有 三个型号的开发板:

型号
APEK3981KLP-01-T 开发板
APEK-USBCBLE-T 缆线
A3981KLP-T 样件
