A80603:适用于超高调光比和低输出纹波的优先升压 LED 驱动器

Description

A80603 和 A80603-1 是多输出 LED 驱动器,整合了电流模式升压转换器与内部电源开关和四个灌电流。升压转换器可以驱动四串 LED,最高可达 120 mA,或者 LED 吸收器可以并联,以实现高达 480 mA 的更高电流。

该器件采用 4.5 至 40 V 单电源供电;一旦开始工作,最低可在 3.9V 条件下连续工作。这样可以使零件承受汽车系统遇到的停止/启动、冷启动和抛负载情况。通过使用获得专利的“优先升压”控制,LED 亮度对比度可以达到 15,000:1(200 Hz,使用仅 PWM 调光)。如果将 PWM 与模拟调光结合在一起使用,有可能实现更高比率。

开关频率可以高于或低于 AM 频段,由电阻器或同步引脚设置在 200 kHz 和 2.3 MHz 之间。可编程抖动功能进一步降低 EMI。时钟输出引脚允许其他转换器收到时钟频率馈送,包括编程抖动——即使 LED 输出关闭时也不例外。

A80603 可防止应用故障和外部组件开路/短路。借助电流检测/栅极驱动功能,在升压配置中如果出现输出接地短路故障,可选择使用输入电源断开 FET。除软启动定时器和故障引脚行为外,A80603-1 与 A80603 完全相同。

 主要应用包括:

  • 汽车信息娱乐系统背光
  • 汽车蓄电池组
  • 汽车中控台
  • 汽车外部照明

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 增强故障处理能力,确保 ASIL B 系统合规性
  • 4.5 至 40 V 宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • LED 灌电流和升压转换器与内部功率 MOSFET 完全整合
  • 以 Boost 或 SEPIC 模式运行,实现灵活输出
  • 以 4 个并联灯串模式驱动多达 11 个串联白光 LED,每串可达 120 mA (VF = 3.3 V max)。
  • 外部同步或编程为 200 kHz 至 2.3 MHz 的升压开关频率
  • 内部切换频率的时钟输出功能
  • 可调升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs,并避免 MLCC 可闻噪声
  • LED 对比率:15,000:1(200 Hz,仅使用 PWM 调光),150,000:1(将 PWM 和模拟调光结合在一起使用)
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 广泛的保护功能:
    • ƒƒ升压开关、电感器或输出电容器短路保护
    • FSET 或 ISET 电阻器短路保护
    • LED 引脚和 LED 串开路或短路保护
    • 开路升压肖特基二极管保护
    • 过温保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK80603KES-01-MH DEMO BOARD -20°C to 85°C No -- New Contact your
local sales rep
Check
Distributor Stock
A80603KESJSR 24-lead QFN -40°C to 125°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

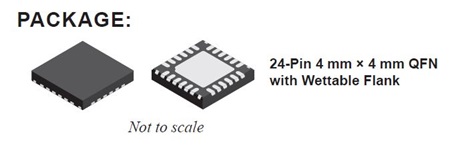

Packaging

A80601-2-3 封装
