ARG81801:具有睡眠模式、外部同步和 POK 输出性能的宽输入电压、2.4 MHz、3.0 A 异步降压稳压器

Description

ARG81801 专为满足新一代车载音响和车用资讯娱乐系统的供电需求而设计,它可提供运行输出电压精准度为 ±1.0% 的大电流稳压器所需的所有控制和保护电路。启动后,ARG81801 可最低在 3.6 VIN(VIN下降)条件下运行。

若 SYNC 输入由高于基础频率 (fOSC) 的外部时钟信号驱动,PWM 频率将与输入时钟频率同步。该 SLEEP 输入引脚控制超低电流关断模式,对于内部电路,要求小于 5 μA,对于 MOSFET 泄漏(16VIN,85ºC),要求 10 μA(最大值)。

ARG81801 具有外部补偿,以适应宽频率范围和外部组件,并且提供由输出电压验证的电源正常(POK)信号。

ARG81801 采用增强怠速/熄火-启动故障恢复技术,减少或消除 VIN 从低于最小 VIN(即 VOUT 低于调节值)值恢复时的输出过冲故障。

ARG81801 广泛的保护功能包括逐脉冲电流限制、打嗝模式短路保护、开路/短路异步二极管保护、BOOT 开路/短路电压保护、VIN欠压锁定、VOUT过压保护和过热关机。

ARG81801 以带外露电源板的 24 引脚可沾锡侧翼 QFN 封装提供(后缀 ES)。该封装为无铅产品,引脚框采用 100% 雾锡电镀。

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 承受冲击电压不超过 40 V
  • 可在低至 3.6 VIN(最大)下运行(VIN 下降)
  • 提供高至 3.0 A 的输出电流,采用集成 110 mΩ 高压 MOSFET
  • SLEEP输入引脚控制极低的电流关机模式
  • 可调节输出电压,0°C 至 85°C 温度范围中精度为 ±1.0%,–40°C 至 150°C 精度为 ±1.5%
  • 可编程开关频率:250 kHz 至 2.4 MHz,向 SYNC 引脚应用时钟输入将增加 PWM 频率
  • 电源工作正常 (POK) 漏极开路输出
  • 低压差的最大工作周期
  • 在 VIN 瞬变期间增强怠速停止恢复
  • 能实现预偏置启动,VOUT 不会导致复位
  • 可利用外部补偿实现最大灵活性
  • 出色的保护功能,可满足最严格的应用要求
  • 过电压、逐脉冲电流限制、打嗝模式短路保护和热保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK81801KES-2MHZ-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK81801KES-410KHZ-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ARG81801KESJSR 24-lead QFN -40°C to 125°C -- View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

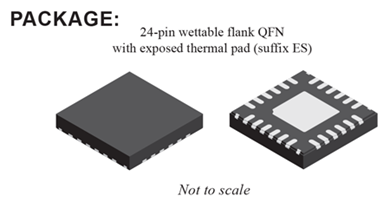

ARG81801 封装
