A1688：双线真零速高精度传感器 IC

Product Image

A1688 ECAD Model
A1688 数据表
Navigate

Description

Top Features

A1688 是霍尔效应集成电路 (IC) ，可为双线式应用领域的真零速数字环形磁铁和齿轮齿感测提供用户友好型解决方案。A1688 采用 UB 封装，在单一模压 SIP 封装中集成 IC 和高温陶瓷电容器。该集成电容器不仅提供更高的 EMC 性能，还减少外部元件数量。

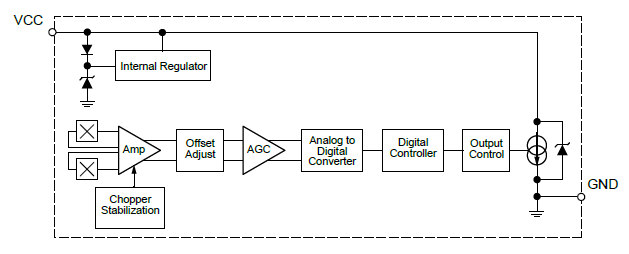

该集成电路将双元件霍尔效应电路和信号处理相结合，可响应磁编码器产生的差分磁性信号而进行开关操作，或如果通过磁铁适当补偿偏差时，则响应铁磁目标产生的差分磁性信号而进行开关操作。该器件包含复杂的数字电路，可减少磁铁和系统的偏置、校准气隙独立开关点的增益并提供真零速操作。

器件通过偏置和增益调整重新上电时即可优化信号，并在使用运行模式校准机制工作期间保持信号优化。运行模式校准可消除感测目标在启动或气隙突然变化时的微振荡等环境影响。

可调节的电流输出可为双线式接口电路配置，并非常适合获得轮转速应用中的速度信息。霍尔元件间距专为高分辨率、小直径目标优化。该封装为无铅封装，采用 100% 雾锡电镀引脚框。

  • 集成电容器减少外部 EMI 保护元件的数量要求
  • 较宽的引脚有助于组装
  • 真零速运行
  • 气隙独立开关点的自动增益控制 (AGC)
  • 优化信号处理的自动偏移调整 (AOA)
  • 大操作气隙范围
  • 用于双线式操作的内部稳流器
  • 欠压锁定
  • 单芯片感应 IC 实现高可靠性
  • 板载稳压器，有较宽的工作电压范围，在各种复杂的负载阻抗中能够保持稳定
  • 完全同步数字逻辑，带扫描和 IDDQ 测试
