A17301:带持续校准的三线式零速差分峰值侦测传感器 IC

Description

A17301 将单个 IC 和 EMC 组件集成到小 SIP 封装中,与反向偏压磁铁配合使用时,可为数字环形磁铁传感或铁磁目标传感提供强大而经济的解决方案。该装置可用于要使用各种目标形状和尺寸的两轮车辆应用。A17301 非常适合获取位置和定时应用的速度和占空比信息,例如速度表/转速计。



该集成电路将间隔 2.2 毫米的双元件霍尔效应传感器与信号处理相结合,可响应环形极产生的差分磁性信号而进行开关操作。该电路包含精密数字电路,可减少系统偏置、校准气隙独立开关点的增益并实现真零速操作。运行模式再校准可保护目标不受诸如微振荡或突然气隙变化等环境影响。使用数字峰值检波器进行输出切换控制可确保器件对输入信号变化有很强的适应性,而与输出边沿之间的信号偏移量无关。

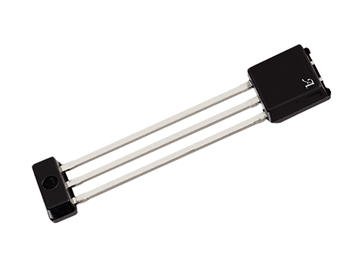

A17301 以 3 管脚 SIP(后缀 UC)形式提供。无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 零速操作
  • EMC 性能集成电容
  • 不受常见外部磁场干扰的影响
  • 可在低至 20 Gpk-pk 差分输入场操作,适合大气隙或小背向偏压场。
  • 启动振动后的运行模式重新校准可确保不受可能出现的目标异常的影响。
  • 在整个工作温度范围和气隙范围内对输出信号的精确占空比

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A17301PUCFTN 3-lead SIP -40°C to 160°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
