A1260:斩波稳定、精确垂直霍尔效应锁存器

Description

A1260 垂直霍尔效应传感器 IC 是一种具有出色热稳定性和抗应力特性的磁感应器件,它非常适合在条件恶劣的运行环境下使用。传感器由交替出现的北极和南极磁场驱动,磁场与器件的印记面在同一平面。两种封装选项,即 SOT23W 表面贴装式封装和 SIP 通孔封装,允许以相对于安装位置的多种不同方向进行感应。通过动态偏移消除可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压,
从而使产品具有高达 175°C 结温的优异热稳定性。

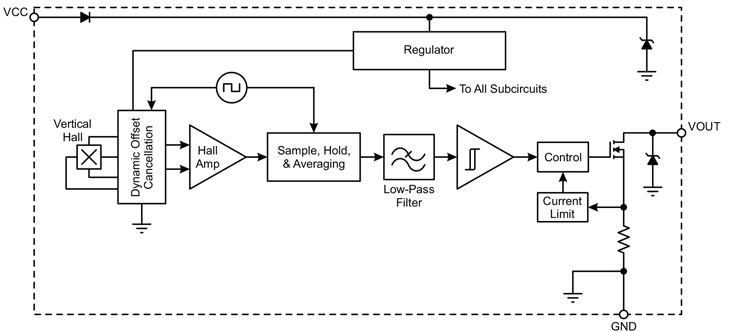

每个器件在单硅片上包含以下元件:稳压器、霍尔电压发生器、小型信号放大器、稳定斩波特技术、施密特触发器和具有短路保护功能、最大可汲入 25 毫安电流的开路漏极输出。板载稳压器允许利用 3 - 24 V 的电源电压运行。以最低 3 V 的电源运行的优势是能在 3.3 V 应用环境中使用器件,同时允许额外的外接电阻与电源引脚串联,以提高对高压瞬态事件的防护能力。

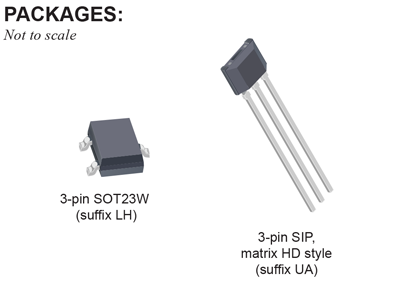

当强度足够的磁南极与垂直霍尔元件垂直时,输出会打开。关闭输出需要磁北极。LH 型封装是一种改进的 SOT23W 表面贴装式封装,它能利用与封装的无引脚侧垂直的磁场开关。UA 型封装是一种采用通孔安装和引线成形的超微型 SIP,它会在磁场出现在封装顶边(与印记面平行)时开关。两种封装均符合 RoHS 指令的要求,并且为无铅 (Pb) 封装(后缀 -T),引脚框采用 100% 雾锡电镀。

AVHT 器件

Top Features

  • 符合 AEC-Q100 汽车标准
  • 与封装表面平行的磁感应
  • 高度灵敏的开关阈值
  • 对称的锁存开关点
  • 能以最低 3V 的非稳压电源运行
  • 小型封装尺寸
  • 汽车级
    • 输出短路保护
    • 对物理应力不敏感
    • 电池反接保护
    • 运行范围从 −40°C 到 175°C 结温
    • 固态可靠性
    • 超卓的温度稳定性
    • 电源电压 Zener 夹

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1260ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1260LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
