A3988: 四路 DMOS 全桥式 PWM 电动机驱动器

Description

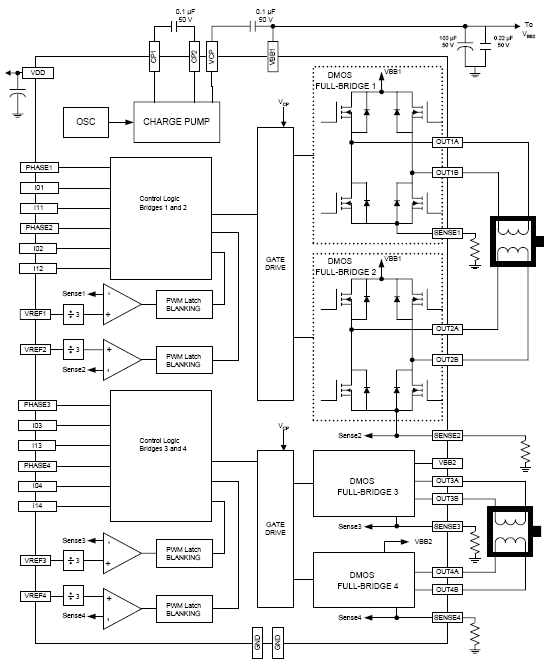

A3988 是四路 DMOS 全桥式驱动器,可驱动两个步进电动机或四个直流电动机。每一全桥式输出可达 1.2 安培和 36 伏特。A3988 包括固定停机时间脉宽调制 (PWM) 电流稳压器,以及 2 位非线性 DAC(数字模拟转换器),可允许步进电动机以全、半及四分之一步进模式控制,直流电动机以正转、反转及自由停机模式控制。PWM 电流稳压器使用 Allegro® 已获专利的混合衰减模式来减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。

保护功能包括因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

A3988 采用 EV 和 JP 两种封装,并带有用于增强热性能的外露功率片。EV 采用 0.90 毫米标称总体封装高度的 6 毫米 x 6 毫米、36 引脚 QFN 封装。JP 是 7 毫米 × 7 毫米 48 引脚 LQFP。两种封装都为无铅封装,采用 100% 雾锡电镀引脚框。

这些部件正在生产中,但已确定不适合新设计。这一分类表明,此器件的销售目前仅限于现有客户应用。如为新设计应用,则不购买本器件,因为不久它很可能会被淘汰。不再提供样品。状态变更日期:2016年6月1日。

Top Features

  • 36 伏特额定输出电压
  • 4 个全桥
  • 双路步进电动机驱动器
  • 高电流输出
  • 3.3 及 5 伏特兼容逻辑电源
  • 同步整流
  • 内部欠压锁定 (UVLO)
  • 过热关机电路
  • 交叉电流保护
  • 低厚度 QFN 封装

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3988SEVTR-T 36-lead QFN/MLP -20°C to 85°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
A3988SJPTR-T 48-lead LQFP -20°C to 85°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A3988 采用 EV 和 JP 两种封装,并带有用于增强热性能的外露功率片。EV 采用 0.90 毫米标称总体封装高度的 6 毫米 x 6 毫米、36 引脚 QFN 封装.

EV-QFN 36 pin with exposed pad

JP QFP with exposed pad

JP 是 7 毫米 × 7 毫米 48 引脚 LQFP

两种封装都为无铅封装,采用 100% 雾锡电镀引脚框
