A4987: 带过流保护的 DMOS 双全桥 PWM 电动机驱动器

Description

A4987 是一款带有并行输入通信和过流保护的双 DMOS 全桥步进电动机驱动器。每个全桥输出额定值为 35 V 和 ±1 A。A4987 具有固定停机时间冲宽度调制 (PWM) 电流稳压器以及2位非线性 DAC (数模转换器),允许按完整、1/2及1/4步进控制步进电动机。PWM 电流稳压器使用 Allegro® 已获专利的混合衰减模式减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

提供内部同步整流控制电路,以改善脉宽调制 (PWM) 操作时的功率消耗。

为输出提供短路负载及接地短路保护,从而保护驱动器及相关电路免受热损坏或烧毁。其他保护功能包括带滞后的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

A4987 采用两种封装: 24 触点 QFN (ES) 和 24 针 TSSOP (LP)。两种封装都带有外露散热板以增强热性能。24 触点 ES 是 4 mm × 4 mm 封装,标称整体封装高度为 0.75 mm。 24 针 LP 是 TSSOP 封装,具有 0.65 间隙,整体封装高度为≤1.2 mm。两种封装都为无铅封装,采用 100% 雾锡电镀引脚框。

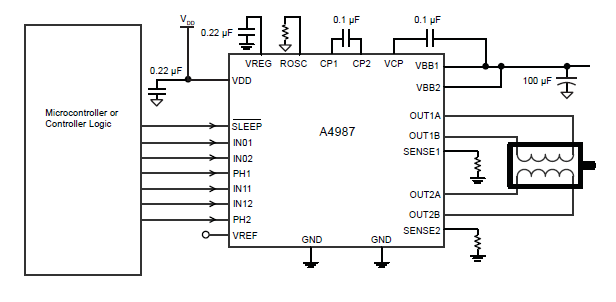

Top Features

  • 低 RDS(开) 输出
  • 内部混合电流衰减模式
  • 对低功率耗散同步整流
  • 内部 UVLO
  • 交叉电流保护
  • 3.3 及 5 V 兼容逻辑电源
  • 超薄 QFN 和 TSSOP 封装
  • 过热关机电路
  • 接地短路保护
  • 加载短路保护
  • 低电流休眠模式, <10 µA



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4987SESTR-T 24-lead QFN -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4987SLPTR-T 24-lead TSSOP -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4987SES-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK4987SLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A4987 采用两种封装: 24 触点 QFN (ES) 和 24 针 TSSOP (LP)。两种封装都带有外露散热板以增强热性能。24 触点 ES 是 4 mm × 4 mm 封装,标称整体封装高度为 0.75 mm。 24 针 LP 是 TSSOP 封装,具有 0.65 间隙,整体封装高度为≤1.2 mm。两种封装都为无铅封装,采用 100% 雾锡电镀引脚框。

ES-QFN and LP-TSSOP combined
