A8522:带 I²C 接口的宽输入电压、容错、独立控制多通道 LED 驱动器

Description

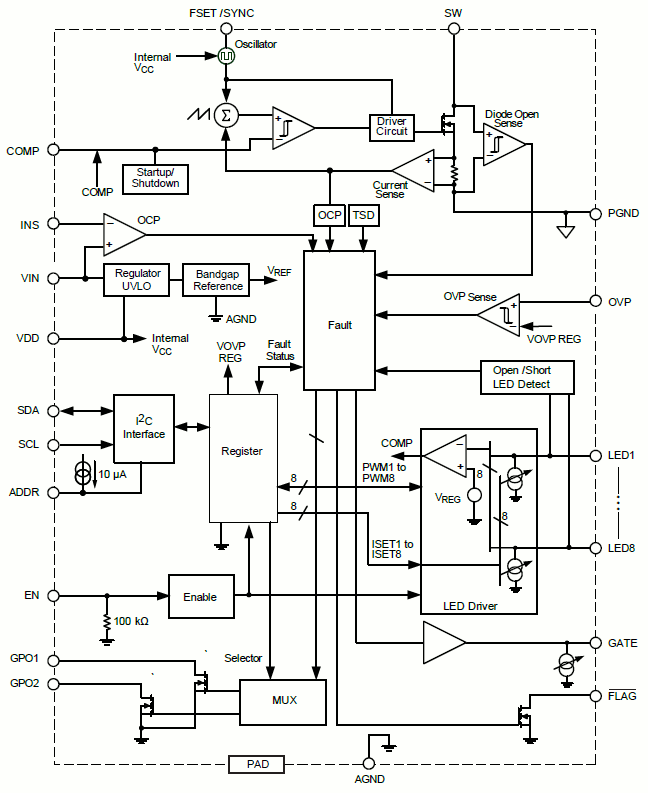

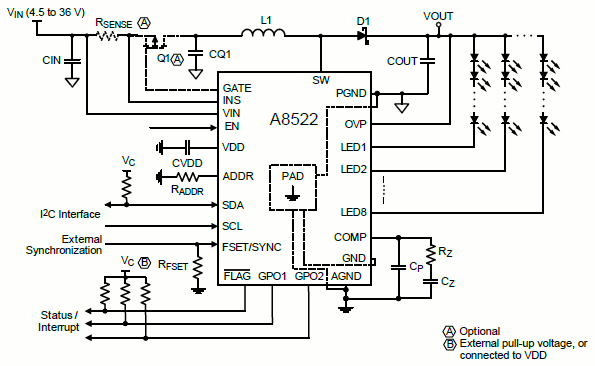

A8522 是一款用于 LCD 背光的可编程多输出 LED 驱动器。该驱动器整合了一个带内置电源开关的电流型升压稳压器和 8 个电流吸收器。IC 的工作电压范围为 4.5 至 36  伏,可以承受汽车系统中出现的高达 40  伏的甩负荷。

经优化的控制回路将消除显示器背光应用中的夜晚闪光。

I2C 接口允许用户单独设置 LED 电流,每 LED 通道高达 60 mA。相邻的通道可以组合在一起,以驱动更高电流的 LED 串。PWM 调光占空比还可针对每个 LED 通道单独控制。这种灵活性使 A8522 成为各种 LED 应用的单一解决方案。,并通过双路通信报告故障状态。

PWM 调光占空比还可针对每个 LED 通道单独控制。这种灵活性使 A8522 成为各种 LED 应用的单一解决方案,在即某些情况下,使用一个设备替换两个或多个 LED 驱动器 IC。

A8522 可检测和预防各种故障情况,并通过双路通信报告故障状态。它具有输出短路和过压保护,开路或短路二级管保护、开路或短路 LED 引脚保护、短路升压开关或电感保护和 IC 过温保护。双逐周期电流限制可预防内置开关出现开关过电流。如需要,IC 可以驱动用作输入隔离开关的外置 PFET,该开关由整合的电流传感器触发。

应用:

汽车:

  • 资讯娱乐
  • 群集
  • 车辆中控面板照明
  • 抬头显示器 (HUD)
  • 白天行驶灯 (DRL)

Top Features

  • AEC-Q100 标准认证
  • 宽输入电压范围为 4.5 至 36 V
  • 可承受低至 3.9 伏(VIN 下降)的怠速停止和高达 40  伏的甩负荷
  • 整合带 DMOS 开关的升压稳压器,过压保护高达 39 V
  • 8 个完全整合的 LED 电流吸收器,每通道的电流可单独编程达 60 mA
  • I2C™ 接口,用于编程 LED 电流、PWM 调光和每通道的各个保护阈值
  • 使用单个 IC 驱动多个负荷
  • 宽广的 PWM 调光范围(在 100 Hz 时高达 10,000:1),可为每个通道单独编程
  • 广泛的诊断和故障报告
  • 在较高温度时发出热警告和使 LED 电流降额
  • 针对所有通道的缓冲 PWM 调光控制,以促进局部调光应用
  • 多相 PWM 调光:参差调谐的 LED 电流,以降低闪光和输入纹波电流
  • 同步升压开关频率:400 kHz 至 2.3 MHz ,允许低于或高于 AM 段工作
  • 可编程频率抖动以降低 EMI
  • 典型 LED 电流准确率为 0.7%,LED 至 LED 匹配准确率为 0.8%。
  • 保护功能
    • 开路/短路 LED 引脚检测
    • 可编程 LED 串短路检测
    • 开路/短路外部组件(包括升压电感、肖特基二极管、FSET 电阻器等)
    • 预防输出至 GND 短路的输入过流保护
    • 逐周期开关电流限制
    • 过温、输出过压和欠压保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock

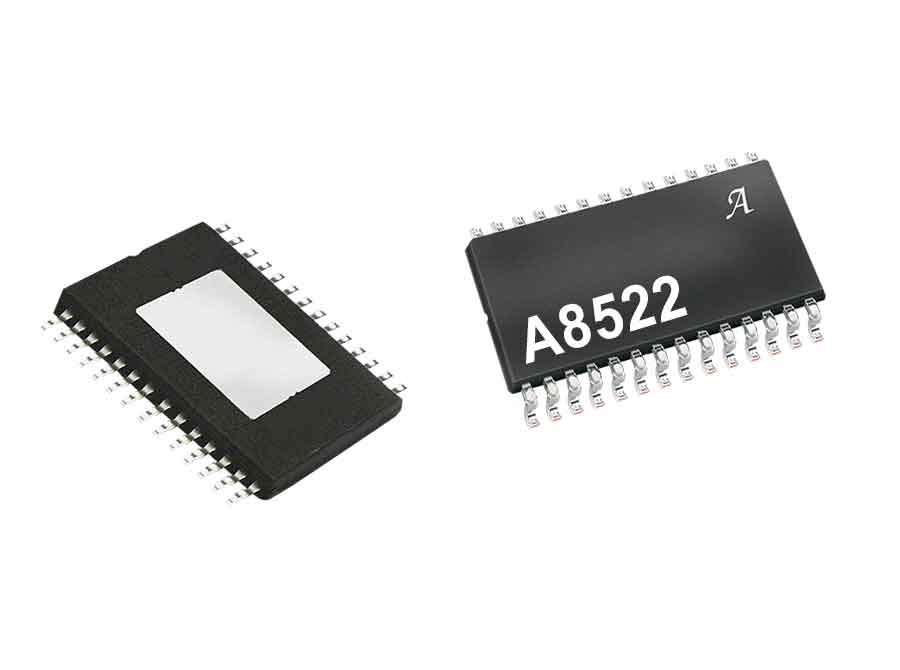

A8522KLPTR-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK8522KLP-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
