A8584:宽输入电压、500kHz、2.5A 异步降压调节器

Description

Top Features

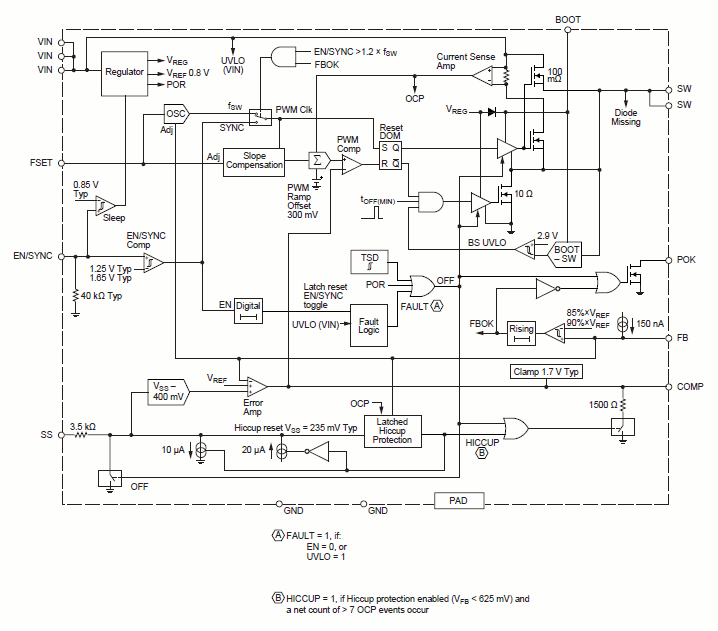

A8584 是一款可调频率、高输出电流的 PWM 调节器,整合低电阻、高端、N 通道 MOSFET。A8584 整合电流模式控制,可提供简单补偿、出色的回路稳定性和快速的瞬态反应。A8584 利用外部补偿兼容各种功率元件以优化瞬态反应,不影响稳定性。

A8584 可调整 4.7 到 36V 的输入电压,提供低至 0.8V 的输出电压以及大约 2.5A 的负载电流。A8584 特色包括外部可调开关频率、可最大限度减少涌流的外部设置软启动时间、可启用 VOUT 及/或同步 PWM 开关频率的 EN/SYNC 输入、以及指示 VOUT 在调节范围内的电源工作正常 (POK) 输出。A8584 只在需要时才打开低端的 FET 为升压电容器充电,而不是在每个 PWM 周期都打开。从而改善轻负荷效率和提供较低的空载电流。A8584 控制电路的睡眠模式电流小于 3 μA。

保护功能包括 VIN 欠压锁定 (UVLO)、逐脉冲过流保护 (OCP)、打嗝模式短路保护 (HIC) 和过热关机 (TSD)。此外,A8584 还提供相邻引脚短路保护和每个引脚的接地短路保护,以满足要求最高的汽车应用。

A8584 采用 16 针 TSSOP 封装,并带有外露散热板以增强散热功能。该封装为无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 较宽的工作电压范围:4.7 至 36 V
  • UVLO 停止阈值为 3.8V(典型)
  • 支持 40V 输入,以进行电涌和甩负荷测试
  • 可调节输出电压最低可达 0.8 V
  • 内部 800mV 基准,精确度 ±1.5%
  • 内部 100 mΩ 高侧切换 MOSFET
  • 可调开关频率,fSW:250 至 500kHz
  • 与外部时钟同步:1.2 × fSW 至 1.5 × fSW
  • 睡眠模式的供给电流低于 3 µA
  • 通过 SS 针脚进行软启动时间外部设置
  • 极低的空载电流
  • 兼容预偏置启动
  • 电源工作正常 (POK) 输出
  • 逐脉冲电流限制 (OCP)
  • 打嗝模式短路保护 (HIC)
  • 过温保护 (TSD)
  • 开路和相邻针脚短路保护
  • 每个针脚对地短路保护
  • 外部可调节补偿
  • 兼容陶瓷输出电容器
