A1366: 带先进的温度补偿和高带宽 (120 kHz) 模拟输出的低噪音、高精度、工厂编程线性霍尔效应传感器 IC

Description

Allegro™ A1366 工厂编程线性霍尔效应电流传感器 IC 的设计目标是实现高准确性和分辨率。实现这一目标的方式是,采用全新的专有线性插值温度补偿技术,通过在 Allegro 工厂编程,在整个工作温度范围内实现几乎平稳的灵敏度和偏移。此 IC 能够维持平稳的性能,不随着温度的变化而变化,是电流感应应用的理想之选。温度补偿在不牺牲模拟信号路径带宽的情况下在数字域内使用集成 EEPROM 技术完成,因此该设备是 HEV 逆变器、DC 至 DC 转换器和电动助力转向 (EPS) 应用的理想之选。

该成比例霍尔效应传感器 IC 提供与所施加的磁场成比例的电压输出。灵敏度和静态(零磁场)输出电压使用高分辨率在工厂编程,在整个温度范围内提供低于 ±1% 的典型准确性。

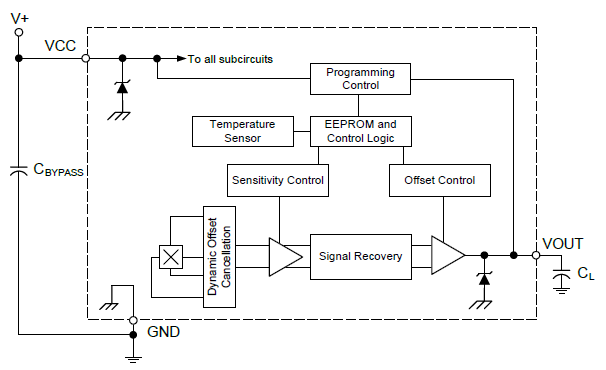

该传感器 IC 包含一个高灵敏霍尔元件,其中带有 BiCMOS 接口集成电路,该电路使用了低噪音小信号高增益放大器、低阻抗输出级及高带宽动态偏移取消专有技术。将这些霍尔效应技术进步融合在一起,在全 120 kHz 带宽下提供行业领先的传感分辨率。此器件内置地线断路检测功能,在汽车应用中实现较高的可靠性。

器件参数适合更宽的环境温度范围:–40°℃ 至 150°℃。A1366 传感器 IC 采用超薄(1 mm 厚)4 引脚 SIP(单列直插式封装,后缀:KT),该封装为无铅封装,引脚框采用 100% 雾锡电镀。

Top Features

  • 使用高分辨率在工厂编程灵敏度和静态输出电压
  • 专有的分段线性插值温度补偿 (TC) 技术在整个工作温度范围内提供典型的准确性 (1%)
  • 通过专有的霍尔元件和低噪音放大器电路实现极低噪音和高分辨率
  • 通过专有封装和斩波稳定技术实现 120 kHz 标称带宽
  • 获专利电路可抑制快速电路步进输入期间的 IC 输出尖峰
  • 接地引脚有开路检测(断线)
  • VCC 低于规定值时欠压锁定
  • 成比例的灵敏度和静态电压输出
  • 温度循环后精确的可恢复性
  • 较宽的环境温度范围:–40°℃ 至 150°℃
  • 抗机械应力
  • 超薄封装:1 mm 箱体厚度
  • AEC Q-100 汽车级

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1366KKTTN-2-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1366LKT-1-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1366LKTTN-1-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1366LKTTN-10-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1366LKTTN-2-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1366LKTTN-5-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
