ALS31300:具有 I2C 输出和高级低功耗管理功能的 3-D 线性霍尔效应传感器

Description

ALS31300 三轴线性霍尔效应传感器 IC 提供 12 位数字输出字,并与 X,Y和 Z 各轴存在的场强度成比例。静态输出值(施加零磁场)为中等规模。ALS31300 可为操作杆模式应用进行预先配置,该模式包括蹲伏功能或单端 X、Y 和 Z 模式。单端配置的设备适用于 3D 线性感测或 2D 角度感应应用,并具有三种不同的工厂编程的灵敏度工作范围:±500 G、±1000 G 和 ±2000 G。为支持钕磁体的漂移轮廓,还对灵敏度温度系数进行了预编程。

ALS31300 具有 I2C 接口以便在各类应用中轻松实现集成。I2C 地址可以通过外部电阻(16 个唯一地址)设置,或通过 I2C(127 个唯一地址)编程到 EEPROM 中,实现相同总线上配置多个器件。ALS31300 还包括 78位用户 EEPROM。

ALS31300 可实现强大的操纵杆设计,替代基于电位计的操纵杆模块。磁性操纵杆可以采用扁平结构,并为电池供电应用提供低系统功率,并支持操纵杆唤醒运动。通过增加反偏置磁体,ALS31300 能够实现磁性返回零,或可拆卸操纵杆。

ALS31300 的电源管理可配置性很高,能够实现系统级优化电源电流和性能。睡眠模式仅消耗 14 nA(典型值),使得 ALS31300非 常适合便携式电池供电的应用。
ALS31300 采用 3 mm × 3 mm × 0.8 mm 10 触点 DFN 封装(“EJ")。这种小尺寸封装无铅,采用 100% 雾锡电镀引线框架。

Top Features

  • X 和 Y 轴感应操作杆位置
  • Z 轴感应“蹲”或按钮运动
  • 能够使用操纵杆返回零的反偏置磁体进行操作
  • 适用于电池供电的低电压应用
    • 2.65 至 3.5 V、单电源供电
    • 1 MHz I2C 乡下兼容至 1.8 V
    • 14 nA(典型值)睡眠 ICC
    •  12 μA to 2 mA ICC(在低功耗占空比模式下)
  • 行业标准 I2C 接口,便于系统集成
    • 高达 1 MHz(快速模式 +) I2C 通信

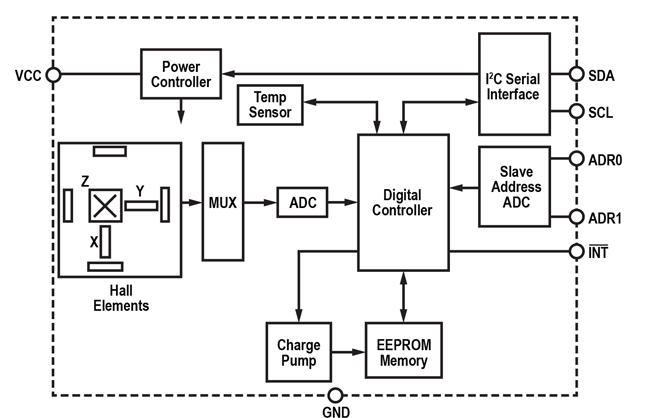

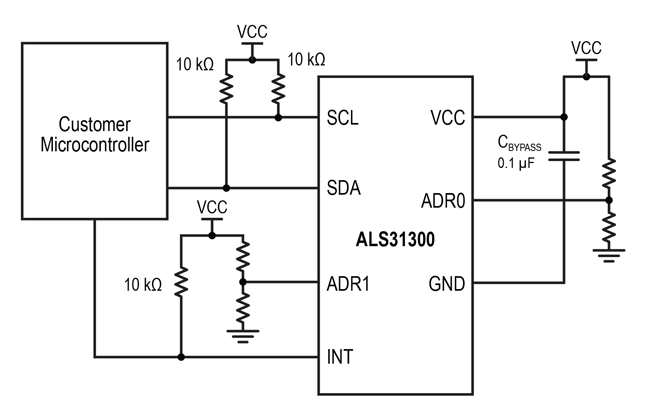

    • 16 个可选地址(通过外部电阻分压器)
    • 127 个可通过 EEPROM 配置的可用地址
  • 片上 EEPROM
    • 储存工厂和用户配置的设置
    • 78 位用户 EEPROM,增加存储空间
    • 片上电荷泵,便于编程
  • 灵活的 12 位 ADC 与 10 位 ENOB(有效位数)
  • 1%(典型值)工厂修正灵敏度选项(±500 G、±1000 G 和 ±2000 G 满量程输入)
  • 集成电流传感器
  • 宽环境温度范围:–40°C 至 85°C
  • 10 触点 3 mm×3 mm×0.8 mm DFN 封装,用于实现扁平、高密度 PCB 设计和空间受限应用

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ALS31300EEJASR-1000 10-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ALS31300EEJASR-2000 10-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ALS31300EEJASR-500 10-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ALS31300EEJASR-JOY 10-lead DFN -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK31300EEJA-1000 DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK31300EEJA-2000 DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK31300EEJA-500 DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK31300EEJA-JOY DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

ALS31300 封装

Design Support Tools

设计支持工具

Allegro MicroSystems, LLC 提供的 Gerber 文件仅供参考。任何材料、信息或说明均按“原样”提供,无任何类型的担保。针对具体应用而优化印刷电路板 (PCB) 布局以及选择组件应由用户负责。
