A1698:具有速度和方向输出的双线式、真零速、高精度传感器 IC

Description

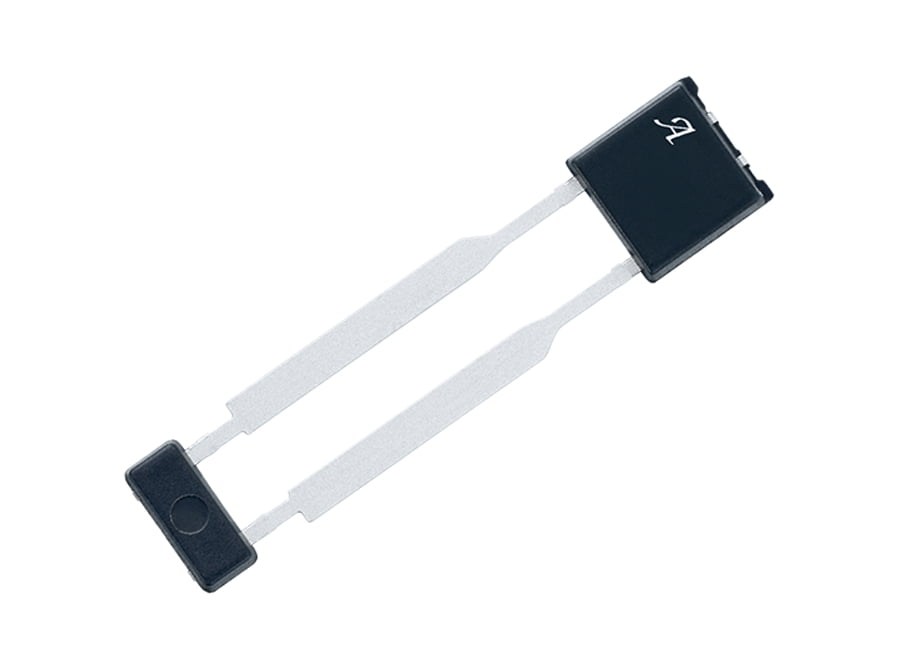

A1698 是一种基于霍尔效应的集成电路 (IC) ,它为环形磁体或含铁目标的双线速度感测(用户设置反向偏压),以及需要速度和方向的零速应用提供了用户友好的解决方案。A1698 采用了 UB 封装,它在单独的模压 SIP 封装内集成了 IC 和高温陶瓷电容器。集成电容器提供了增强的电磁兼容性能。

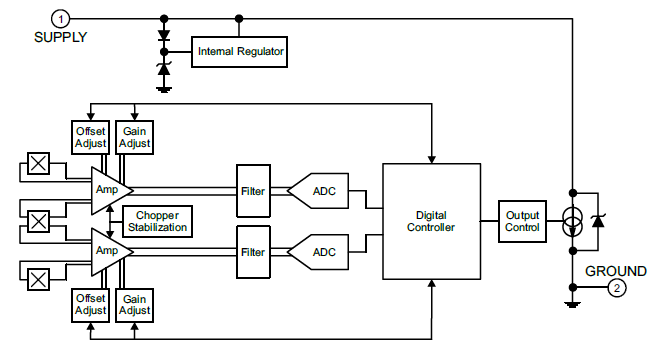

集成电路包括霍尔效应电路和信号处理,它能随磁性编码器产生(或在使用磁体进行适当的反向偏压设置时,由铁磁体目标产生)的差分磁信号进行切换。电路包含复杂的数字回路,它可以减少磁体和系统的偏移,校准气隙独立开关点的增益,并能确保真零速运行。

可调节的电流输出经配置可用于双线接口电路,它适用于在车轮速度传感应用中,获取速度和方向信息。2 引脚 SIP 封装为无铅 (Pb) 封装,引脚框采用雾锡电镀。

Top Features

  • 集成电容器能在单独的小型模压封装内抑制电磁波干扰
  • 宽引线便于组装
  • 真零速运行
  • 脉宽输出协议
  • 用于气隙独立开关点的自动增益控制 (AGC)
  • 可优化信号处理并扩大工作气隙范围的自动偏移调节 (AOA)
  • 可实现高可靠性的单芯片传感 IC
  • 具有 Scan 和 IDDQ 检测功能的完全同步数字逻辑

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1698LUBTN-FWBE-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWBG-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWPE-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWPG-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
