A1250 霍尔效应锁存/双极开关

Description

A1250 霍尔效应传感器 IC 是在各种温度下性能稳定、抗应力的双极开关。该器件是 Allegro 双极开关系列中最为灵敏的霍尔效应器件,具有环形磁铁感测能力。Allegro 获得专利的动态偏移消除技术,能利用斩波稳定特性,保证了产品的超强耐高温性能。这种方法可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。

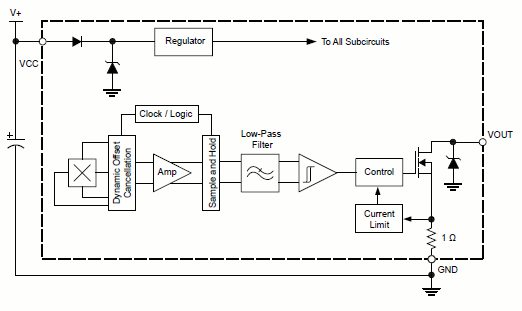

A1250 在单硅片上包含以下组件:稳压器、霍尔电压发生器、小型信号放大器、斩波稳定器、施密特触发器和具有短路保护功能的开漏极输出。先进的 BiCMOS 晶片加工工艺利用了低电压要求、元件匹配、极低的输入偏移错误和小型元件几何尺寸的优势。

A1250 霍尔效应双极开关在南磁极磁场强度足够的情况下打开,并在北磁极磁场强度足够的情况下关闭。因为没有定义磁场是减少还是移除的输出状态,要确保器件打开,Allegro 建议您在应用中使用双极磁铁和并设置足够的磁场。

A1250 的额定工作环境温度为 L,–40°C 至 150°C。两种封装可为大多数应用提供磁性最优化的解决方案。所有封装均不含铅,引脚框采用 100% 雾锡电镀。

Top Features

  • 符合 AEC-Q100 汽车 标准
  • 高速四相斩波稳定
  • 工作电压低至 3 V
  • 高灵敏
  • 稳定开关点
  • 强大可靠的 EMC

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1250LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1250LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1250LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
