APS11060:垂直霍尔效应开关

Description

APS11060 系列垂直霍尔效应开关符合 AEC-Q100 标准,适用于 24 V 汽车应用,并符合 ISO 26262:2011 ASIL-A 标准。这些传感器具有温度稳定性,适合在高达175°C 的扩展结温范围内工作。APS11060 系列提供多种不同的磁敏感度和极性,为系统设计提供灵活的选择。该系列提供有源高压和有源低压型,易于集成到电子子系统中。

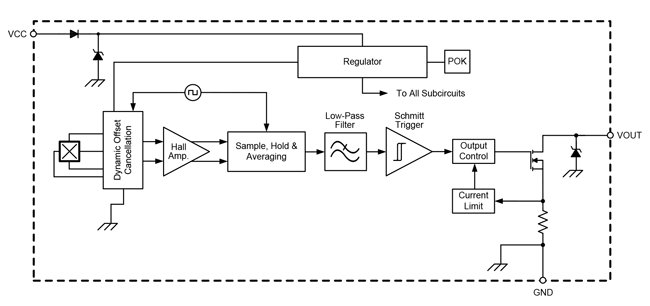

APS11060 具有垂直霍尔效应传感元件,对平行于 IC 封装面的磁通非常灵敏。平面内感应方向可让传感器系统设计从通孔传感器向表面安装设计过渡,并且无需更改磁体设计。

该器件包括车载电池反装和过电压保护,可直接从汽车电池中操作,并通过在短路故障解除之前限制输出电流来防止接地短路。该器件特别适合非稳压电源操作。

两种封装类型提供的通孔或表面安装选择。LH 型封装是经改进的 3 引脚 SOT23W 表面安装型封装,而 UA 封装是供过孔安装使用的 3 引脚超小型 SIP。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

ASIL 徽标 AVHT 器件

典型应用

  • 换挡选择器和驱动器控制 (PRNDL)
  • 人机界面 (HMI) 和驱动控制
  • 用于 LCD 屏/门/盖/后备箱的传感器开启/闭合
  • 离合器/制动器位置传感器
  • 磁触发照明
  • 雨刮原位/终端位置传感器
  • 行程终点和指针传感器

Top Features

  • ASIL-A 功能安全合规性
  • 感测与品牌标志表面平行(垂直)
  • 3.3 至 24 V 操作
  • 汽车级耐用性和容错能力
    • 扩展 AEC-Q100 认证
    • 内部保护电路可以实现 40 V 负载突降合规
    • 电池反接保护
    • 输出短路和过电压保护
    • 运行范围从 −40°C 到 175°C 结温
    • 高 EMC 抗扰度
  • 全极和单极开关阈值选项
  • 输出极性选择
  • 漏极开路输出
  • 固态可靠性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APS11000LUAA-0PL 3-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
APS11000LUAA-0SL 3-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
APS11000LUAATN-0PL 3-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
APS11000LUAATN-0SL 3-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
APS11060LLHALT-0SL 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS11060LLHALX-0SL 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS11060LUAATN-0SL 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
