APS11900:两线制下线可编程霍尔效应开关/锁存器

Description

APS11900 器件是根据 ISO 26262:2011 开发的高可编程双线平面霍尔效应传感器集成电路(IC)。这些器件包括内部诊断并
支持 ASIL A 的功能安全级别。增强型双线电流模式接口提供互连开路/短路诊断功能,并增加了安全状态以传达诊断信息,同时保持与传统双线系统的兼容性。双线传感器非常适合安全应用,尤其是涉及长线束的应用。

可在线下进行编程,按单元或按模块进行传感器优化。用户可选择磁性开关点、温度系数、迟滞
,以及设备是响应北磁场还是南磁场(单极开关)还是两者(双极锁存器或全极开关)。响应可以与 SmCo、NdFeB 或低成本铁氧体磁铁相匹配。有两种输出电流水平和输出极性选择。除了台式设备编程工具 (ASEK) 外,还提供通用软件驱动程序用于在生产环境中进行编程。

APS11900 传感器设计用最少的外部元件在最恶劣的环境下工作。这些传感器超过 AEC-Q100 0 级要求
,并能够在175°C结温下长时间工作。这些单芯片集成电路包括片上电池反装保护、过压保护(40 V负载突降),ESD 保护、过温检测以及用于直接从汽车电池总线运行的内部稳压器。这些集成功能减少了最终产品物料成本 (BOM) 和装配成本。
采用集成分立元件 (UC) 的可用 SIP 封装将所有 EMC 保护元件整合到 IC 封装中,实现了无 PCB 应用。其他封装选项包括工业标准表面贴装 SOT (LH) 和通孔 SIP (UA) 封装。所有三种封装均符合 RoHS 指令的要求,并且为无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。

如果需要功能相同、但采用厂家编程的两线开关或锁存器,请分别参考 APS11500 和 APS12400 器件系列。

ASIL 徽标

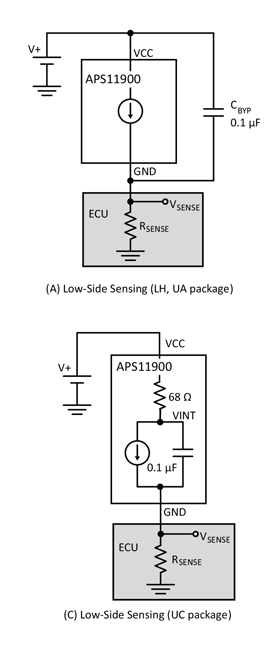

典型应用

  • 汽车和工业安全系统
  • 座椅位置侦测
  • 座椅安全带卡扣
  • 发动机罩/后备箱/门锁
  • 天窗/敞篷顶/尾门/掀背门动作
  • 制动器/离合器踏板
  • 电子动力转向 (EPS)
  • 变速器和换挡器
  • 雨刮电机



Top Features

  • ASIL-A 功能安全合规性
    • 根据 ISO 26262:2011 开发
    • 内部诊断和定义安全状态
    • 可提供 A2-SIL™ 文档
  • 可编程性高
    • 磁极性、开关店和礠滞
    • 温度系数(支持 SmCo、NdFeB 和铁氧磁体)
    • 输出极性和电流水平
  • 减少模块的物料成本 (BOM) 和组装成本
    • 集成过压钳位(40 V 负载突降)和电池反装二极管
    • 集成串联电阻和旁路电容(UC 封装)
    • 实现无 PCB 传感器模块
  • 汽车级耐用性和容错能力
    • 扩展 AEC-Q100 认证
    • 运行范围从 −40°C 到 175°C 结温
    • 3 至 24 V 工作电压范围
    • 高 EMC/ESD 抗扰度
    • 过温指示

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APS11900LLHALT 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS11900LLHALX 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS11900LUAA 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
