ARG81401:2つのLDO、ウインドウウオッチドッグ タイマーとNPORを内蔵した周波数可変降圧または降圧-昇圧プリ レギュレーター

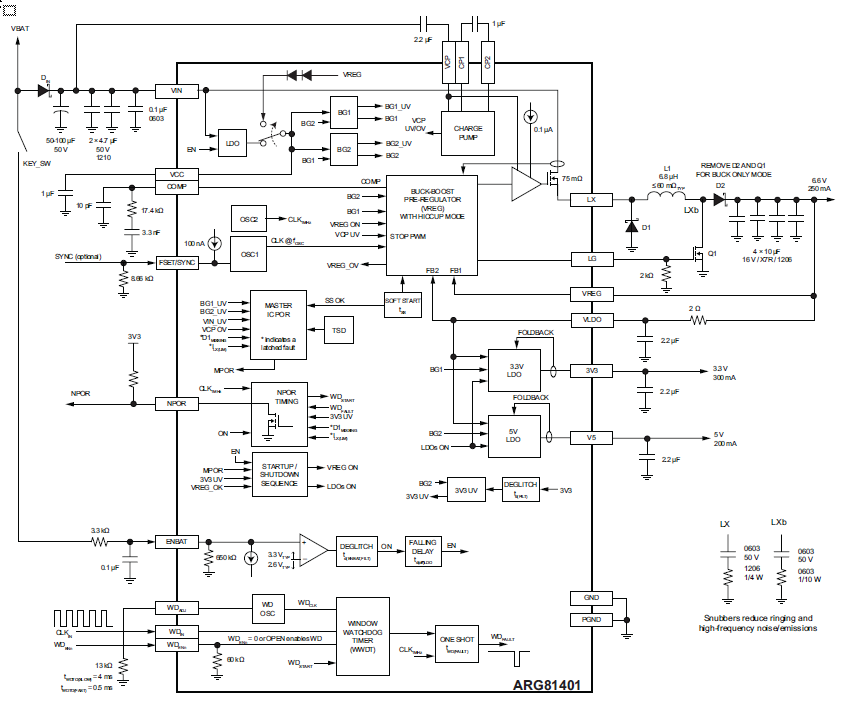

Description

ARG81401はパワーマネージメントICで、車載のバッテリー電圧から正確で効率的に中間電圧を生成する降圧または降圧-昇圧プリ レギュレーターを採用し、制御、診断、保護機能も備えています。プリ レギュレーターの出力は5 V、300 mA LDOと、3.3 V、200 mA LDOに電源供給。ARG81401はCANやマイクロプロセッサに高温下で電源供給できるよう設計されており、ボンネット下のアプリケーションに最適です。

ARG81401への有効化入力は髙電圧バッテリーレベルに対応 (ENBAT)。

ARG81401からの診断出力には、固定遅延時間22.5ms (typ.) の電源投入時リセット (NPOR) があります。ARG81401を使用したデザインの長期信頼性の向上のためデュアルバンドギャップを採用し、1つは定電圧化、もう1つは異常のチェックに使用しています。

ARG81401は広範なクロック周波数(WDADJ)に対応するプログラム可能なウインドウウオッチドッグタイマーを内蔵しています。このウオッチドッグタイマーはプロセッサの立ち上がりに合わせる様30 ms固定の遅延を備えます。ウオッチドッグタイマーイネーブル/ディスエーブルピン (アクティブ LOW、WDENn) があり、工場での初期プログラミングや現場での再プログラミングが容易です。

保護機能にはプリレギュレータ電源用の二つの制御ループもあります。出力短絡時には全てのリニアレギュレータは電流制限を行います。このスイッチングレギュレーターには、パルス単位の電流制限、ヒックアップモードによる短絡保護、LX短絡保護、非同期ダイード欠損時の保護、およびサーマルシャットダウンがあります。

ARG81401はパッケージ高の低い(最大高1.2 mm)、露出パッド付きの20ピンeTSSOPパッケージ (末尾は“LP”)で提供します。

用途

次の様な車載制御モジュール(μC/DSP、CAN、センサーなど)に電源供給:

  • 電子式パワーステアリング (EPS)
  • トランスミッション制御ユニット (TCU)
  • 高度なブレーキ システム (ABS)
  • 排ガス制御モジュール
  • その他の車載アプリケーション

Top Features

  • 車載向け AEC-Q100 準拠
  • VIN動作範囲3~36 V、最大40 V
  • 降圧また降圧/昇圧プリ-レギュレーター (VREG)
  • 調整可能なPWMスイッチング周波数:250 kHz~2.4 MHz
  • PWM周波数は外部クロックと同期可能
  • 内部LDOレギュレーターはフの字特性短絡保護付き
  • 22.5 msの固定遅延の電源投入時リセット (NPOR)
  • 有効化まで30 msの固定遅延時間のプログラム可能なウオッチドッグタイマー
  • アクティブLowのウオッチドックタイマーイネーブル/ディスエーブルピン (WDENn)
  • 信頼性向上にデュアルバンドギャップを使用:
    • BG1はVREG、3V3、VCP基準
    • BG2はV5基準、VREG、3V3、VCP異常検出
  • イグニッションイネーブル入力 (ENBAT)
  • 周波数ディザリング機能でEMI/EMC低減
  • 全ての出力電圧での低電圧保護を実装
  • 各ピンで隣接ピン短絡、短絡接地保護を提供
  • 過熱時のシャットダウン保護
  • ジャンクション温度範囲は-40°C~150°C

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK81401KLP-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ARG81401KLPATR 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
