A1377: 高度なプログラミングが可能な リニア ホール効果 センサ IC

Description

Allegro™の高度なプログラミングが可能な リニア ホール効果 センサ IC は帯域を犠牲にせずに、高精度で高分解能を要求されるアプリケーション向けに設計されました。A1377 はセグメント化され、リニアに補間された温度補償技術を実装します。この改良により、全温度範囲でデバイスの累計誤差を大きく減らす事が出来ます。その結果このデバイスは、アクチュエータやバルブに用いて直線的または回転の位置検出する様な、検出を行う数々の車載向けのアプリケーション向けに理想的なものとなっております。

スルーホールで小型なsingle in-line パッケージ (SIP)の A1377 ホール効果 センサ IC は広範な感度とオフセット動作帯域幅を持ちます。このデバイスの正確さと柔軟性は、Vccと出力ピン経由でユーザがプログラム変更が出来、アプリケーションで用いるデバイスを最適化できる事により、強化されております。

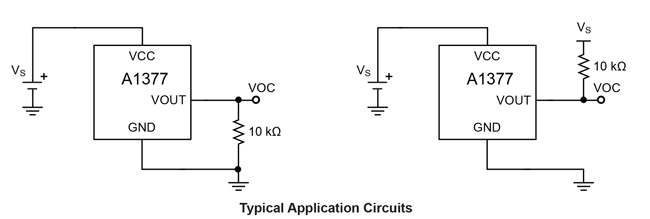

この レシオメトリック ホール効果センサ IC は与えられた磁場に対して比例する電圧出力を提供します。静止電圧出力 (QVO) は電源電圧のおよそ 5% ~ 95% で、ユーザが調整可能です。デバイスの感度は 1 ~ 14 mV/G の範囲で調整可能。

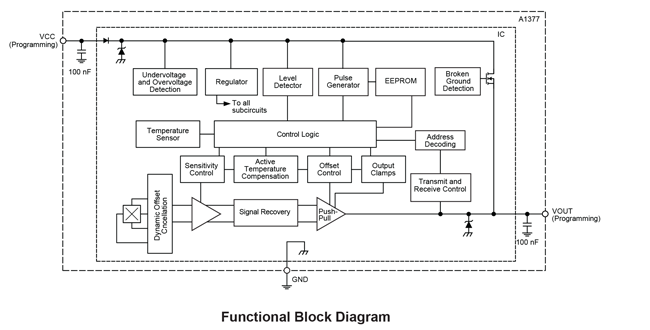

このリニア デバイスの機能は –40°C ~ 150°C の幅広い温度の範囲内での高精度を要求する、車載や工業用のアプリケーションに用いられる様な理想的なものとなっております。それぞれの BiCMOS モノリシック 回路は ホール素子、ホール素子固有の感度ドリフトを低減する温度補償回路、小信号高利得な増幅器、クランプ化された低インピーダンスの出力段と、独自な動的オフセットをキャンセルする技術を統合化しております。

A1377 センサはバイパス コンデンサをパッケージ内に収めた3 ピン シングル イン-ライン パッケージ (末尾は UC) で提供されます。これはの鉛フリーの100% 曇り錫でめっき加工されています。

Top Features

  • オン-ボード 診断
    • グランド 断線 検出
    • VCC 低電圧 検出
    • VCC 過電圧 検出
  • カスタマーがプログラム可能な オフセット、感度、極性および出力クランプ
  • 電源を内蔵しかつ出力にバイパス コンデンサを内蔵
  • カスタマーと工場のアクセス コードを用いた信頼性の強化
    • 工場のコードは温度補償の補正と他の工場用レジスタを書き込む際に必要
    • カスタマーのコードはカスタマー用レジスタを書き込む際に必要となります
  • 温度に対する安定性を持った静止出力電圧と感度: 温度補正係数 (TC) と QVO 温度係数は正確さの向上のためAllegroにてプログラム済み
  • 出力電圧クランプのオプションは短絡診断の機能を提供します
  • 広範な周辺温度範囲: –40°C ~ 150°C
  • 過酷な車載用アプリケーション向けに強化された EMC のパーフォーマンス

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK-1377-SUBKIT-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK-1377-T-KIT DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A1377LUCLU-TC1-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1377LUCLU-TC3-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

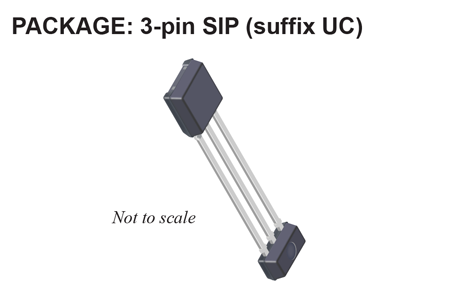

A1377 Package
