A80601:适用于超高调光比和低输出纹波的优先升压高功率 LED 驱动器

Description

A80601 是一款多输出 LED 驱动器,适用于汽车应用,如外部照明、平视显示器和中型 LCD 背光。它带有用于外部 N-MOSFET 的栅极驱动器,可实现电流模式升压/ SEPIC 转换器的功用。即使在最小电源电压下,可以提供更大的输出功率。

A80601 提供四个集成型电流吸收器,每个串可驱动高达 210 mA 的电流。可并联多个吸收器,以达到更高的 LED 电流,最高可达 840 mA。IC 采用 4.5 至 40 V 单电源供电;一旦开始工作,最低可在 4V 条件下连续工作。这样可以使零件承受汽车系统遇到的停止/启动、冷启动和抛负载情况。

A80601 可通过外部 PWM 信号控制 LED 的亮度。通过使用获得专利的“优先升压”控制,LED 亮度对比度可以达到 15,000:1(200 Hz,使用 PWM 调光)。如果将 PWM 和模拟调光相结合,可以实现 150,000:1 更高比率。

开关频率可以外部同步或编程为 200 kHz至 2.3 MHz。这允许在 AM 波段之上或之下操作。可编程抖动功能进一步降低 EMI。为其他转换器提供了时钟输出以同步到 A80601。

A80601 提供的保护包括输出短路、过压保护、LED 引脚开路或短路保护以及过热保护。逐周期电流限制可防止外部升压开关出现高电流过载。如果发生输出至接地短路故障,可选择使用外部 P-MOSFET 断开输入电源。A80601-1 与 A80601 类似,但采用“一断全断”故障处理。



主要应用包括:

  • 汽车信息娱乐系统背光
  • 汽车抬头显示器
  • 汽车内部和外部照明

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 增强故障处理能力,确保 ASIL B 系统合规性
  • 4.5 至 40 V 宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • 以 Boost 或 SEPIC 模式运行,实现灵活输出
  • 用于外部 NMOS 的门极驱动器,提供更高的输出功率
  • 四个集成型 LED 电流吸收器,每个高达 210 mA
  • 外部同步或编程为 200 kHz 至 2.3 MHz的升压开关频率
  • 可编程升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs,并避免 MLCC 可闻噪声
  • LED 对比率:15,000:1(200 Hz,仅使用 PWM 调光),150,000:1(将 PWM 和模拟调光结合在一起使用)
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 丰富的故障保护功能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK80601KES-01-MH DEMO BOARD -20°C to 85°C No -- New Contact your
local sales rep
Check
Distributor Stock
APEK80601KES-01-MH-1 DEMO BOARD -20°C to 85°C No -- New Contact your
local sales rep
Check
Distributor Stock
A80601KESJSR 24-lead QFN -40°C to 125°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
A80601KESJSR-1 24-lead QFN -40°C to 125°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

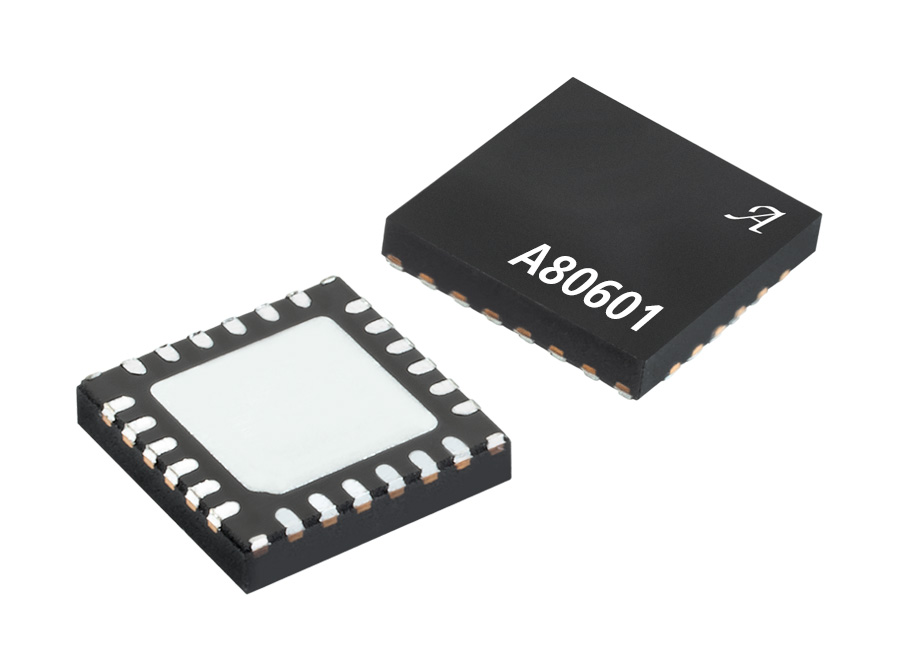

Packaging

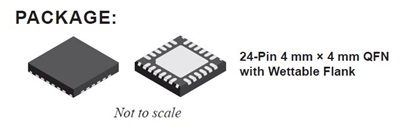

A80601-2-3 封装
