A80602:适用于超高调光比和低输出纹波的优先升压高功率 LED 驱动器

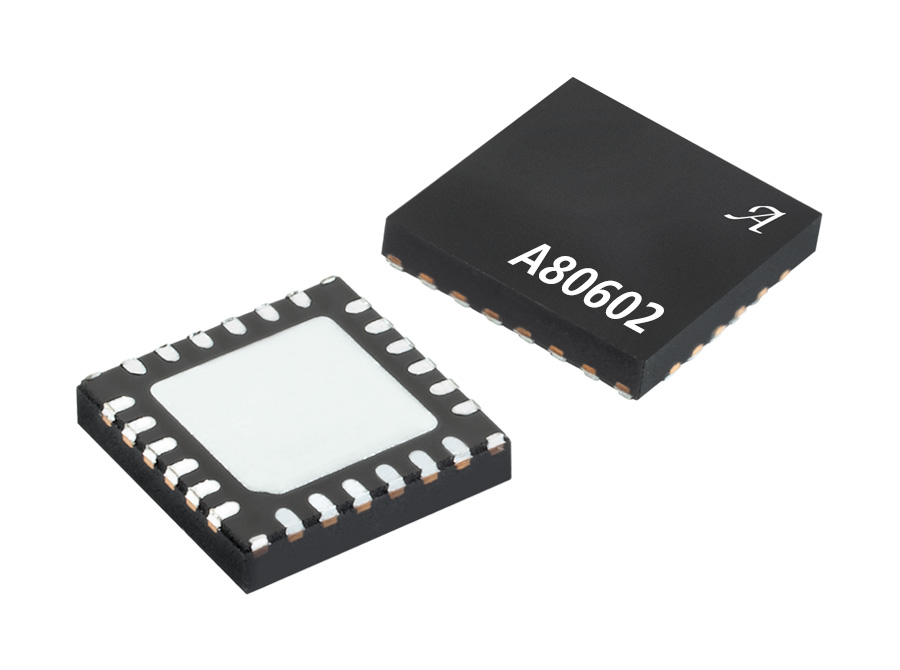

A80602

Description

Top Features

A80602 是一款多输出 LED 驱动器,适用于汽车应用,如外部照明、平视显示器和中型 LCD 背光。它带有用于外部 N-MOSFET 的栅极驱动器,可实现电流模式升压/ SEPIC 转换器的功用。即使在最小电源电压下,可以提供更大的输出功率。

A80602 提供六集成型电流吸收器,每个串可驱动高达 140 mA 的电流。可并联多个吸收器,以达到更高的 LED 电流,最高可达 840 mA。IC 采用 4.5 至 40 V 单电源供电;一旦开始工作,最低可在 4V 条件下连续工作。这样可以使零件承受汽车系统遇到的停止/启动、冷启动和抛负载情况。

A80602 可通过外部 PWM 信号控制 LED 的亮度。通过使用获得专利的“优先升压”控制,LED 亮度对比度可以达到 15,000:1(200 Hz,使用 PWM 调光)。如果将 PWM 和模拟调光相结合,可以实现 150,000:1 更高比率。

开关频率可以外部同步或编程为 200 kHz至 2.3 MHz。这允许在 AM 波段之上或之下操作。可编程抖动功能进一步降低 EMI。

A80602 提供的保护包括输出短路、过压保护、LED 引脚开路或短路保护以及过热保护。逐周期电流限制可防止外部升压开关出现高电流过载。如果发生输出至接地短路故障,可选择使用外部 P-MOSFET 断开输入电源。A80602-1 与 A80602 类似,但采用“一断全断”故障处理。



主要应用包括:

  • 汽车信息娱乐系统背光
  • 汽车抬头显示器
  • 汽车内部和外部照明
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 增强故障处理能力,确保 ASIL B 系统合规性
  • 4.5 至 40 V 宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • 以 Boost 或 SEPIC 模式运行,实现灵活输出
  • 用于外部 NMOS 的门极驱动器,提供更高的输出功率
  • 六个集成型 LED 电流吸收器,每个高达 140 mA
  • 外部同步或编程为 200 kHz 至 2.3 MHz的升压开关频率
  • 可编程升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs,并避免 MLCC 可闻噪声
  • LED 对比率:15,000:1(200 Hz,仅使用 PWM 调光),150,000:1(将 PWM 和模拟调光结合在一起使用)
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 丰富的故障保护功能
