A6274、A6274-1、A6284 和 A6284-1:用于汽车 LED 阵列的线性电流稳压器和控制器

Description

A6274 和 A6284 是用于驱动汽车 LED 阵列的可编程线性电流稳压器 IC。LED 电流通过外部电阻器进行编程。这些设备通过 6 个 LED 引脚提供灌电流,每个引脚的灌电流高达 60mA (A6274) 或 120 mA (A6284),以驱动高亮 LED 串。LED 引脚可进行并联,以驱动更高电流的 LED 串。当前设置的精确度一般为 2%,而 LED 串之间的典型匹配率为 0.8%。

LED 照明输出可通过 PWM 调光进行调节。IC 提供了通过外部电阻器编程的内部 PWM 调光电路,用于 PWM 频率和工作周期设定。它也可接收外部 PWM 信号。对于较大的照明系统,多个 IC 可进行并联。配有内部全功能选项 (VDR > 3.6 V),可针对 LED 全电流进行 PWM 调光比超控。

LED 电流会根据温度和可编程 VIN 级别进行降额,便于在各种操作条件下运行。

还配有闸极引脚,用以驱动作为主动式镇流电阻的外部 P 通道 MOSFET,以减少 IC 封装内的散热。在发生 LED 串接地短路故障时,它也可作为输入断开开关。

A6274 和 A6284 提供非锁存功能选项,而 A6274-1 和 A6284-1 提供锁存功能选项。

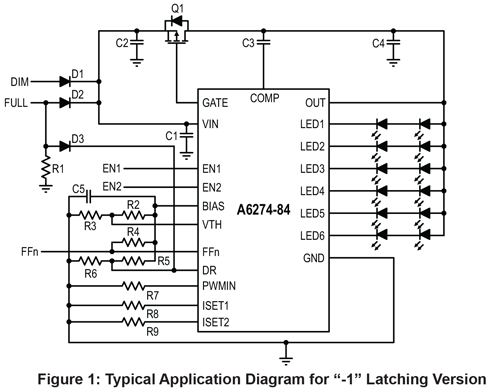

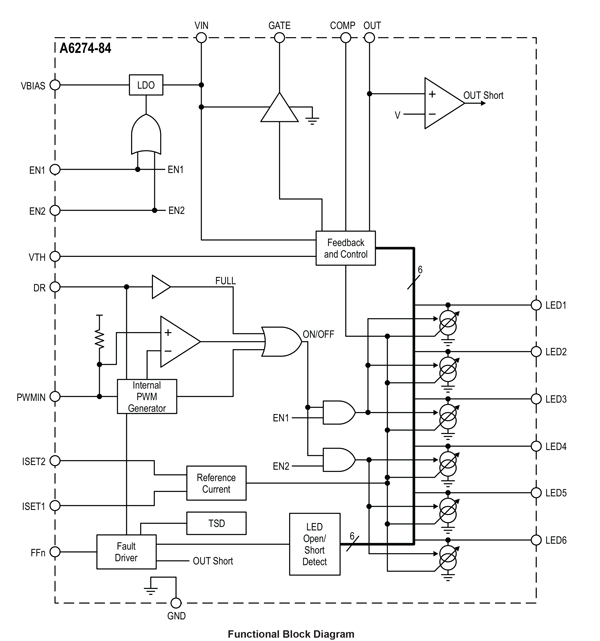

应用

  • 汽车后组合灯
  • DRL/位置
  • 一般的汽车照明

Top Features

  • 6 个 LED 灌电流最大额定值可达 60 mA (A6274) 或 120 mA (A6284)
  • LED 驱动电流高达 360 mA 或 720 mA
  • 5 至 42 V 宽输入电压范围,可满足启动/关闭、冷启动和甩负荷要求
  • 低压降 — 使用 7 V 输入电压驱动 WLED 两大系列
  • 用于外部镇流 P-MOSFET 的门极驱动器
  • 组装的两组 LED 带有单独的 ENx 和 ISETx
  • 外部参考电阻器可调节 LED 电流大小
  • 内部或外部 PWM 调光
  • 受控输出驱动器能够在 PWM 过程中突变,以降低 EMI
  • 故障检测功能:LED 串开路、LED 引脚接地短路保护、单个 LED 短路保护、VOUT 接地短路保护、VIN 过压和热保护
  • 输入电源和基于温度的电流降额
  • 汽车 K-温度范围:–40°C 至 150°C

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK6274KLP-01-MH-0 DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK6274KLP-01-MH-1 DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6274KLPTR-T 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6274KLPTR-T-1 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6284KLP-01-MH-0 DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK6284KLP-01-MH-1 DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6284KLPTR-T 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6284KLPTR-T-1 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A6274 A6284 封装
