ARG81402:ASIL-D 认证、低 EMI PMIC,适合安全相关系统

Description

ARG81402 成为 Allegro 市场领先的 PMIC 产品组合的新成员,是为微处理器,传感器和CAN收发器提供电源理想选择。该器件非常适用于电子助力转向 (EPS)、变速箱控制单元 (TCU) 和先进制动系统 (ABS) 等引擎罩下应用。

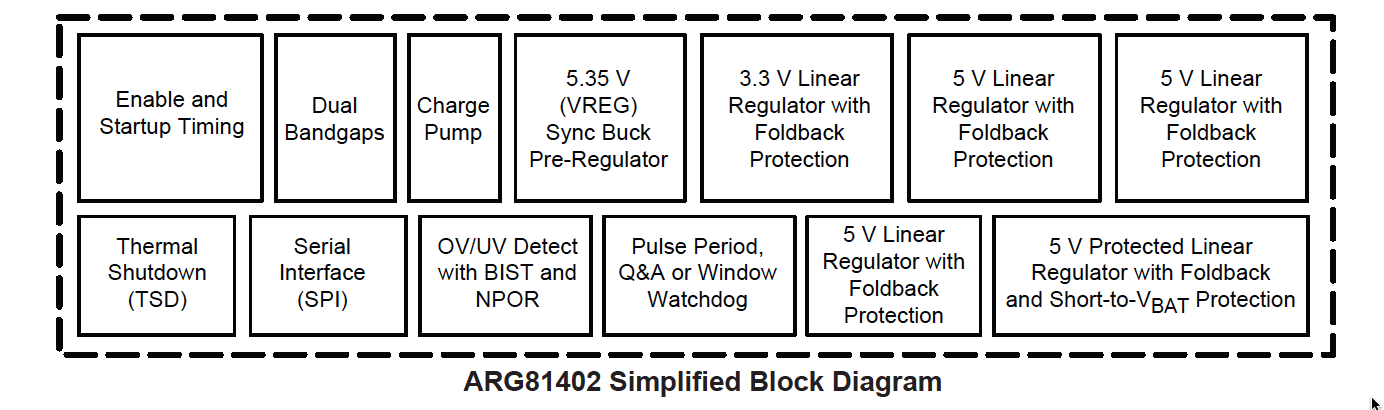

该器件符合 ISO 26262 标准,并具备高度集成性,包括:

  • 同步降压 5.35V 前置稳压器
  • 五个 LDO 输出
  • 可配置看门狗:脉冲周期、窗口、问答看门狗定时器
  • 用于上电复位输出 (NPOR) 的专用引脚、ENBAT 状态输出、自生成安全状态输出和故障标志输出,在微处理器发生故障时发出提醒。

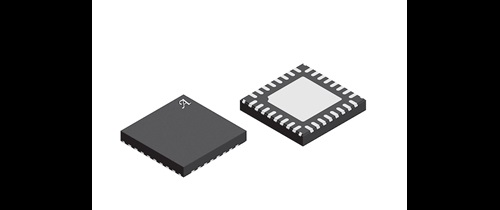

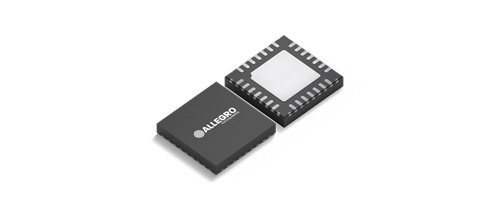

ARG81402 采用薄型 32 接头、5 mm × 5 mm、0.5 mm 标称高度 QFN 封装(后缀 ET),并带外露散热焊盘和可沾锡侧翼,方便检查焊点。

ASIL 徽标

Top Features

  • 针对安全关键系统设计的 ASIL-D / ISO 26262,包括通过串行外设接口 (SPI) 进行控制和诊断报告
  • 宽输入电压范围(6 至 36 VIN 工作范围,最大输入电压 40 V)
  • 2.2 MHz 同步降压 5.35V 前置稳压器 (VREG),用于集成和提高效率
  • 带折返过流短路保护的五个内部线性稳压器
    • 3.3V 和 4x 5V 输出(一个具有用于远程传感器的电池短路保护)
  • 所有输出轨的过压和欠压保护可以监控输出健康情况
  • 三个具有故障安全功能的可配置看门狗:脉冲周期、窗口、问答看门狗
  • 上电复位信号 (NPOR) 表示 3.3V 输出故障,可选 1.3V 输入监视器(用于自供电核心电压)和看门狗故障
  • 安全信号 (POE) 可以基于看门狗故障禁用单独的功能(例如电机驱动器)
  • 用于微处理器控制和点火启动输入 (ENBAT) 的逻辑启动输入 (ENB) 让启用包括逻辑信号和开关电池信号的设备更具灵活性
  • 5x5mm eQFN 可沾锡侧翼封装适用于小尺寸解决方案,散热性良好,焊接填锡牢固稳定。

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK81402KET-01-MH DEMO BOARD -20°C to 85°C No -- New Contact your
local sales rep
Check
Distributor Stock
ARG81402KETATR 32-lead QFN -40°C to 150°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
