A1468:带持续校准的三线式真零速差分峰值侦测传感器 IC

Description

A1468 是经优化的全新霍尔效应感应 IC,为在三线式应用中进行数字环形磁铁感应或与磁铁相结合进行铁磁目标感应提供用户友好解决方案。该小型封装便于组装并能与各种形状及尺寸的目标一同使用。

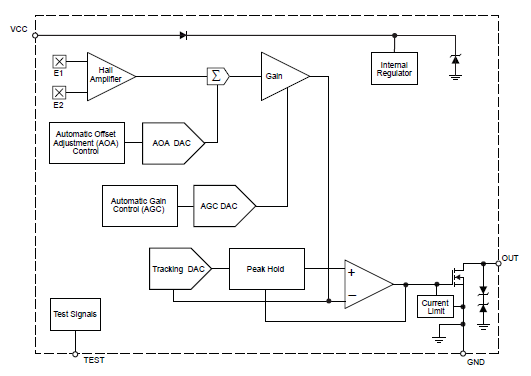

该集成电路将间隔 2.2 毫米的双元件霍尔效应传感器与信号处理相结合,可响应环形磁极产生的差分磁性信号而进行开关操作。该电路包含精密数字电路,可减少系统偏置、校准气隙独立开关点的增益并实现真零速操作。器件通过偏置和增益调整在通电时优化信号,并使用运行模式校准保持工作期间的信号优化。运行模式校准可保护目标不受诸如微振荡或突然气隙变化等环境影响。

此器件非常适合用于在基于–环形磁铁的速度、位置和定时应用中,例如速度计,获取速度和工作循环信息。

A1468 可按 4 引脚 SIP 封装提供(后缀 K)。该封装为无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。

Top Features

  • 4.0 至 26.5 V 电源电压范围
  • 最小差分磁场 20 G峰峰值
  • 用于连续优化的运行模式校准
  • 可实现高可靠性的单芯片 IC
  • 在工作温度范围内准确的工作循环信号
  • 较大的工作气隙
  • 用于气隙–独立开关点的自动增益控制 (AGC)
  • 用于信号处理优化的自动偏置调整 (AOA)
  • 真零速操作
  • 欠压锁定
  • 电池反接保护
  • 针对更大测试范围的扫描和 IDDQ

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1468LK-T 4-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A1468LKTN-T 4-lead SIP -40°C to 150°C -- View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
