A19520:耐振动霍尔效应变速箱速度和方向传感器 IC

Description

A19520 是一款先进的耐振霍尔效应集成电路 (IC),可测量旋转目标的速度和方向。该传感器 IC 可以直接测量环形磁铁或者与磁铁反向偏置来测量铁磁目标。该封装具有用于电磁兼容性 (EMC) 的集成电容器。

A19520 采用智能算法,可在传动应用中常见的振动和高动态气隙环境中稳定运行。此外,A19520 差分传感功能对干扰共模磁场具有固有抑制功能。

A19520 中的集成诊断用于检测影响输出协议精度的 IC 故障,提供支持功能安全性的覆盖范围。

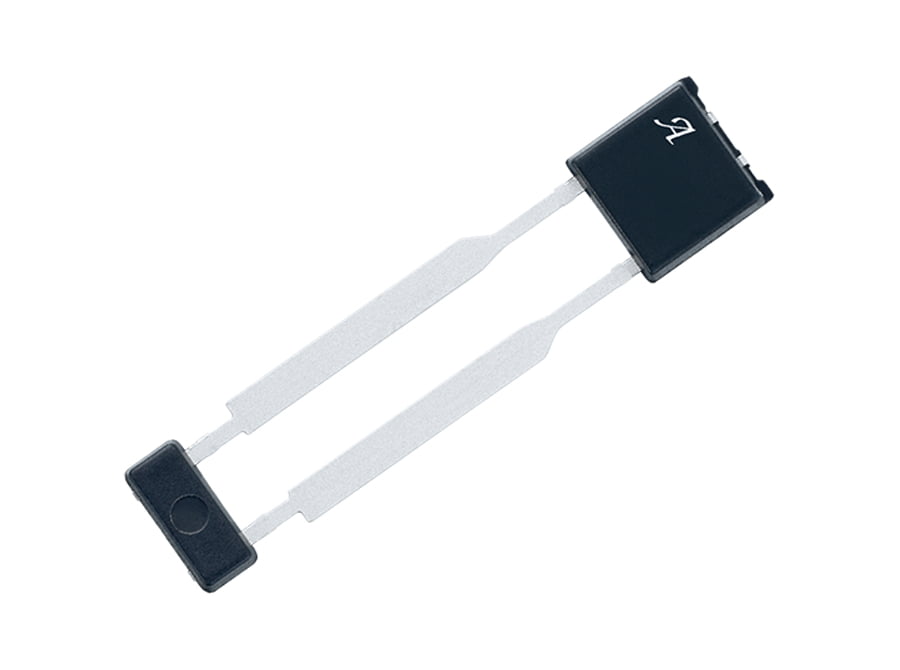

A19520 采用无铅 (Pb) 2 引脚单 SIP 封装(后缀:UG),并采用锡电镀引脚框。UB 封装包括集成在单个包覆成型封装中的 IC 和电容器,并附加模制引线稳定杆,可实现安全运输,并且易于组装。

ASIL 徽标

A19520 根据 ISO 26262:2011 开发,是独立硬件安全元件,具有 ASIL B 功能(待评估),按照适用的安全手册和数据表描述的方式集成和使用时,可用于汽车安全相关系统。

Top Features

  • 差分霍尔效应传感器测量环形磁铁和具有固有杂散场抗扰性的铁磁目标
  • SolidSpeed Digital Architecture™通过先进的算法提供强大的自适应性能,可在整个目标间距内提供抗振性
  • 集成解决方案包括单个包覆成型微型封装中的电容器
  • 集成诊断与认证安全设计流程
  • 双线电流源输出脉冲宽度协议,支持速度、方向和错误报告
  • EEPROM 实现工厂可追溯性

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A19520LUBBTN-FSNHPYUE-A 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A19520LUBBTN-RSNHPYUE-A 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ATS19520LSNBTN-RSWHPYU 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
