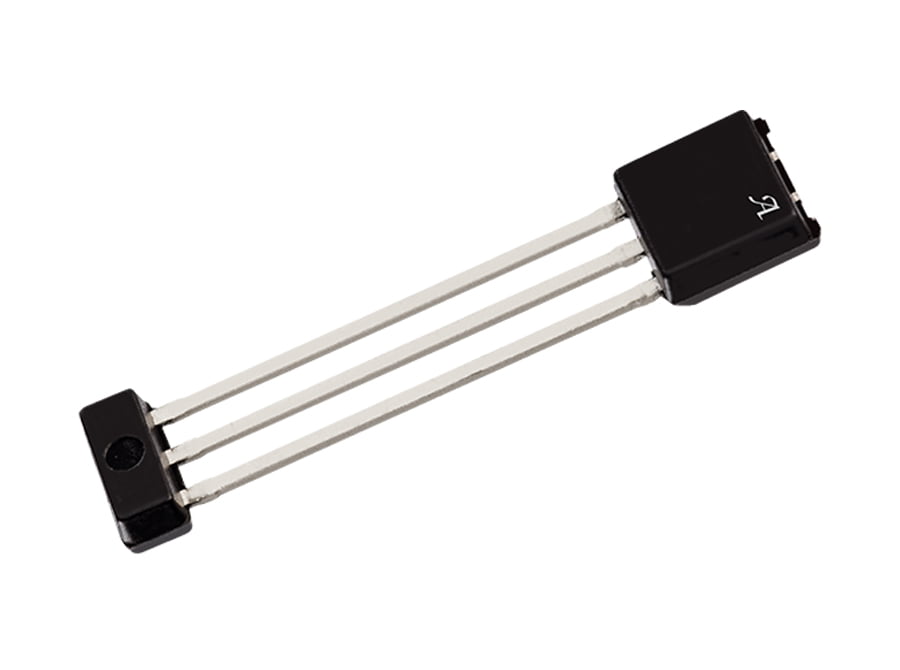

A19530:高性能、三线霍尔效应变速箱速度和方向传感器 IC

Description

A19530 是一款优化的霍尔效应集成电路 (IC),是具有诊断要求的各种速度和方向传感应用的理想选择。它提供集成 EMC 保护组件、开路/短路检测和高级信号处理。



A19530 是用于测向和真零速数字磁性轮或齿轮齿感测的用户友好型解决方案。该小型封装可以轻松组装,并能与各种磁轮配合使用,或者与磁铁反向偏置,用于齿轮齿传感应用。



该 IC 采用了专利算法,可满足汽车传输应用的特殊操作要求。同构可变脉宽输出协议传输目标速度和方向信息。A19530 高抗振动干扰选件可防止在角度振动下发生方向脉冲,而不会影响最大气隙能力。借助无振动抗干扰选项,可以在振动条件下连续直接发射脉冲。先进的振动探测算法将系统地根据真实的目标旋转的初始轮齿而不是振动校准传感器 IC,始终提供处于运转模式的信号的精确度。



A19530 还支持更多经典输出选项,例如仅限速度协议,体现目标基本情况或在振动抗干扰性降低条件下加快方向更改识别。

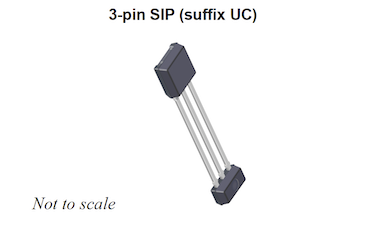

本设备采用无铅 3 脚 SIP 封装,且引脚框采用锡电镀。

 ASIL 徽标

A19530 根据 ISO 26262:2011 开发,是独立硬件安全元件,具有 ASIL B 功能(待评估),按照适用的安全手册和数据表描述的方式集成和使用时,可用于汽车安全相关系统。

Top Features

  • 集成诊断与认证安全设计流程
  • 三线输出脉冲宽度协议,支持速度、方向和安全状态
  • 支持振动检测和气隙突变的高级算法
  • 环形磁铁和铁磁目标传感
  • 气隙独立开关点
  • 真零速操作
  • 采用单包覆微型封装的集成 EMC 电容器
  • 牢固测试覆盖能力,包括扫描路径和 IDDQ 测量

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A19530LUCC-FOOOOE 3-lead SIP -40°C to 150°C -- View Data New Contact your
local sales rep
Check
Distributor Stock
A19530LUCC-FOOOOEJ-A 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A19530LUCC-FSIBCE 3-lead SIP -40°C to 150°C -- View Data New Contact your
local sales rep
Check
Distributor Stock
A19530LUCC-FSIBCEJ-A 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A19530LUCC-RSIBCE 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
