AMT49406:无编码、FOC 无传感器 BLDC 电机控制器

Description

AMT49406 是一款三相无传感器无刷直流 (BLDC) 电机驱动器(栅极驱动器),工作电压范围 5.5 - 50V,是Allegro 首批 QuietMotion 解决方案之一。AMT49406 是吊扇、底座风扇、浴室排气扇和家用电器风扇和泵的理想选择。

完全集成定向磁场控制 (FOC) 的算法可以实现最佳效率和噪声性能。该器件可在静止状态、风车状况甚至反向风车状态下优化电机启动性能。

电机速度通过模拟、PWM 或 CLOCK 输入控制。可选闭环速度控制,可对 RPM 到时钟频率比进行编程设置。

提供简单的 I2C 接口,用于设置电机额定电压、额定电流、额定速度、电阻和启动曲线。

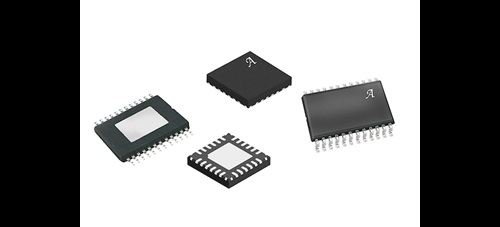

AMT49406 采用 24 触点 4 mm×4 mm QFN 封装(带外露散热焊盘,后缀 ES)以及 24 引线 TSSOP 封装(带外露散热焊盘,后缀 LP)。这些封装均为无铅产品,采用 100% 雾锡电镀引脚框。

Top Features

  • 无编码无传感器定向磁场控制(FOC)
  • 专有非反向快速启动
  • 软启动软关闭 (SOSO) 实现安静运行
  • 模拟/ PWM /时钟模式速度控制
  • 闭环速度控制
  • 可配置电流限值
  • 风车启动运行
  • 锁定检测
  • 短路保护 (OCP)
  • 制动和方向输入

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
AMT49406GESSR 24-lead QFN -40°C to 105°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock
AMT49406GLPTR 24-lead TSSOP -40°C to 105°C Yes View Data New Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
