A4409:可调节频率降压或降压-升压预稳压器,带有 2 种 LDO、窗式看门狗计时器和 NPOR

Product Image

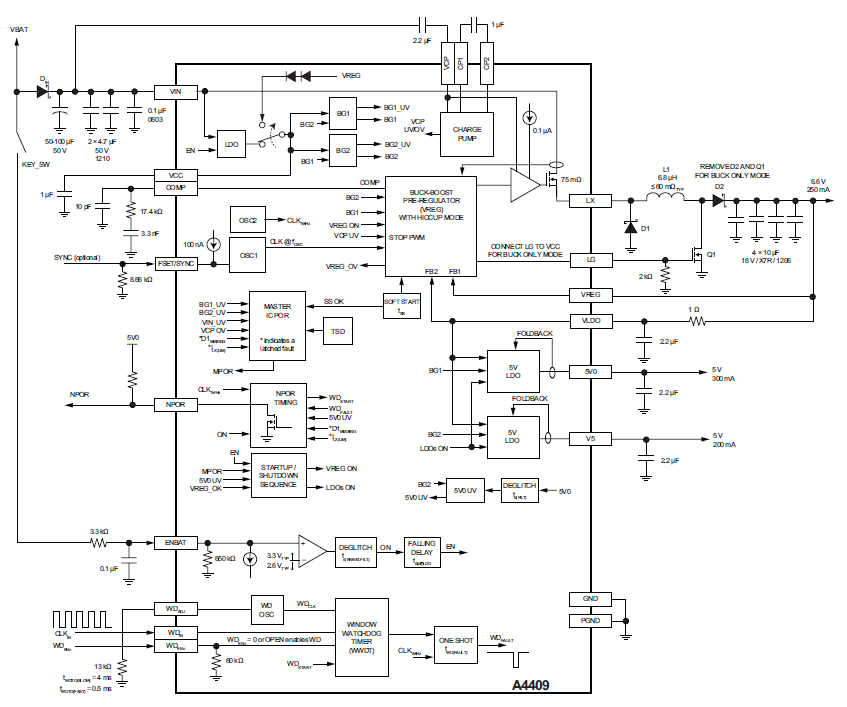

Description

Top Features

A4409 是一种电源管理 IC,该产品使用降压或降压-升压预稳压器来将汽车电池电压有效转换为严格调制的中间电压,并兼具控制、诊断和保护功能。预稳压器输出提供 5 V, 300 mAMIN LDO 和 5 V, 200 mAMIN LDO。设计用于在高温环境中向 CAN 和微处理器供电,A4409 是汽车发动机罩下应用的理想之选。

A4409 的激活输入兼容高压电池级 (ENBAT)。

A4409 诊断输出包括加电复位输出 (NPOR),典型固定延迟为 22.5 ms。双带隙一个用于稳压一个用于故障检查,可以提高围绕 A4409 设计的系统的长期稳定性。

A4409 中含有窗式看门狗计时器,可以通过编程来接受一系列的时钟频率 (WDADJ)。看门狗定时器具有 30 ms 的固定启动延迟,以满足处理器启动的要求。看门狗定时器具有使能/禁用引脚(低电平有效 WDENn),以方便进行初始工厂编程或现场刷新编程。

保护功能包括用于预稳压器轨的双控制环路。一旦发生短路输出,所有线性稳压器带有返送过流保护功能。切换稳压器包括逐脉冲电流限制、打嗝模式短路保护、LX 短路保护和异步二极管缺失保护和热关机功能。

A4409 采用低厚度 (最大高度 1.2 mm) 20 引线 eTSSOP 封装 (后缀“LP”),配有裸露散热焊盘。



应用

为汽车控制模块中的 (μC/DSP、CAN、传感器等)
提供系统电力,例如:

  • 电子助力转向 (EPS)
  • 变速器控制单元 (TCU)
  • 高级制动系统 (ABS)
  • 排放控制模块
  • 其他汽车应用
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • VIN 工作电压为 3 到 36 V,最高不超过 40 V
  • 降压或降压-升压预稳压器 (VREG)
  • 可调节 PWM 开关频率:250 kHz-2.4 MHz
  • PWM 频率可与外部时钟同步
  • 两个带有返送短路保护功能的 5 V 内部 LDO 稳压器
  • 固定延迟为 22.5 ms 的上电复位 (NPOR)
  • 具有 30 ms 固定激活延迟的窗式看门狗计时器
  • 低电平有效看门狗定时器使能/禁用引脚 (WDENn)
  • 双带隙提高稳定性:
    • BG1,用于 REG、5V0 和 VCP 基准
    • BG2,用于 V5 基准和 VREG、5V0 和 VCP 故障检测
  • 点火激活输入 (ENBAT)
  • 频率抖动可减少 EMI/EMC
  • 所有输出轨欠压保护
  • 每个引脚都具有引脚对引脚和引脚对地防短路功能
  • 过热保护
  • 结温范围为 −40°C 到 150°C
