ARG82801:安全相关系统的全集成 PMIC,具有降压或降压 - 前置稳压器、4 个线性稳压器、4 个栅极驱动器和 SPI

Description

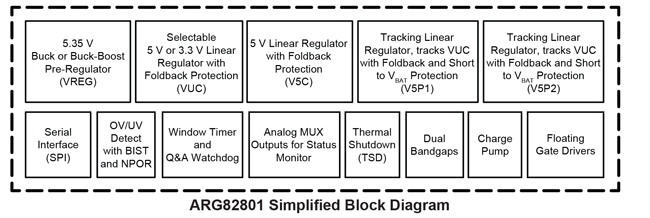

ARG82801 是一款集成降压或降压/升压前置稳压器、四个 LDO 和四个浮动门极驱动器的电源管理 IC。前置稳压器使用降压或升降压
拓扑,以将汽车蓄电池的电压高效地转换为精确稳压的中间电压,并提供控制、诊断和保护功能。

前置稳压器的输出提供 3.3 V 或 5.0 V 可选 350 mA 线性稳压器、5 V / 115 mA 线性稳压器和两个 120 mA 保护线性稳压器,用于跟踪 VUC 输出。
ARG82801 设计用于为微处理器、传感器和 CAN 收发器供电,非常适合发动机舱应用。

独立浮动门驱动器可以通过 SPI 控制 N 通道 MOSFET。这些 MOSFET 可配置为高
电流电机应用中的相或电池隔离器件。集成的电荷泵允许驱动器输出,从而在整个电源范围内,以高相-电压转换率将功率 MOSFET 维持在导通状态。
实现对 ARG82801 的输入包括逻辑电平 (ENB) 和高压 (ENBAT)。ARG82801 还通过串行外围接口 (SPI) 提供灵活的单独输出电源禁用功能。

ARG82801 诊断输出包括通电重置输出 (NPOR),以及提醒发生故障微处理器的故障标志输出 (FFn)。微处理器可以通过 SPI 读取故障状态。双段隙提高 ARG82801 安全覆盖和故障侦测,一个用于稳压,一个用于故障检查。

ARG82801 包含两类看门狗功能:问答和窗口看门狗定时器看门狗从处理器接收有效 SPI 命令后,看门狗定时器激活。
看门狗可通过 SPI 命令进入闪存模式或被重置。

ARG82801 采用低厚度 (最大高度 1.2 mm) 38 引线 eTSSOP 封装 (后缀“LV”),配有裸露散热焊盘。ARG82801-

Top Features

  • A2SIL™ 产品 - 适用于安全关键系统的器件特性
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 宽输入电压范围 3.8 至 36 VIN 工作范围,最大值 40 VIN
  • 2.2 MHz 降压或升降压前置稳压器(VREG:5.35 V)
  • 带折返过流短路保护的四个内部线性稳压器
    • VUC:微控制器的可选输出 (3.3 V / 5.0 V) 稳压器
    • V5C:5 V 通用 LDO 稳压器
    • V5P1 和 V5P2:两个 LDO 稳压器(跟踪 VUC 电压),并配有用于远程传感器的电池短路保护
  • 问答看门狗和窗口看门狗定时器
  • 带有电荷泵的浮动栅极驱动器,用于外部隔离器 NFET 控制
  • 通过串行外设接口 (SPI) 进行控制和诊断报告
  • 微处理器控制的逻辑启用输入 (ENB)
  •  点火启用输入 (ENBAT)
  • 频率抖动和受控转换率有助于可减少 EMI/EMC
  • 所有输出轨欠压保护
  • 过热保护
  •   - 40°C - 150°C 的结温范围

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK82801KLV-01-MH-1 DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK82801KLV-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK82801KLV-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ARG82801KLVATR 38-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ARG82801KLVATR-1 38-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

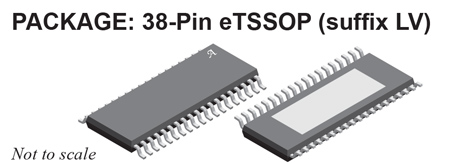

Packaging

ARG82801 封装
