A8582:宽输入电压、2.4 MHz、2.0 A 异步降压稳压器

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A8582 ECAD Model Type Image

Description

Top Features

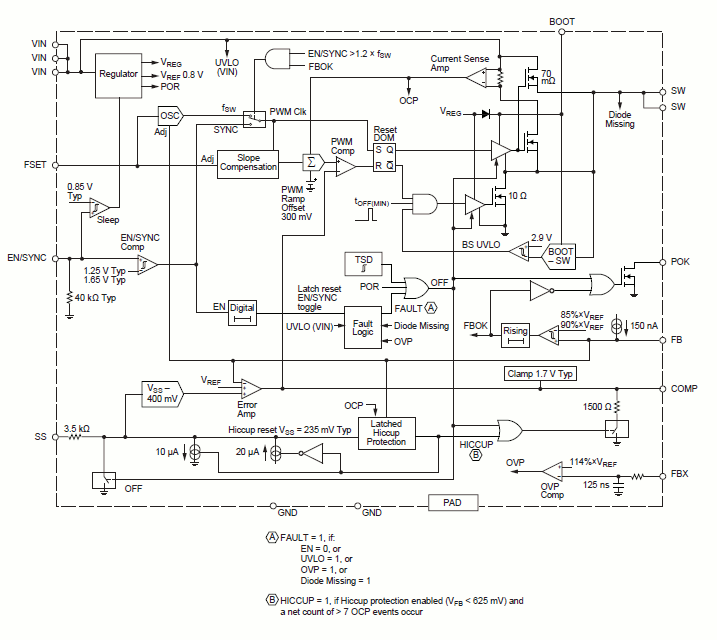

A8582 是一款可调频率、高输出电流的 PWM 调节器,整合低电阻、高端、N 通道 MOSFET。A8582 集成了电流模式控制器,可以提供简单补偿、出色的环路稳定性和快速瞬变响应。A8582 使用外部补偿来适应广泛的电源范围,以优化瞬变响应,而且不会牺牲稳定性。

A8582 可调整 4.7 到 36V 的输入电压,提供低至 0.8V 的输出电压以及至少 2.0A 的负载电流。A8582 特色包括外部可调开关频率、可最大限度减少涌流的外部设置软启动时间、可启用 VOUT 及/或同步 PWM 开关频率的 EN/SYNC 输入、以及指示 VOUT 在调节范围内的电源工作正常 (POK) 输出。A8582 只在需要时才打开低端的 FET 为升压电容器充电,而不是在每个 PWM 周期都打开。这可提高轻负荷效率,并提供低至 4 mA,2 MHz 的空载电流。A8582 控制电路的睡眠模式电流小于 3 μA。

保护功能包括 VIN 欠电压锁定 (UVLO)、逐脉冲过电流保护 (OCP)、打嗝模式短路保护 (HIC)、过压保护 (OVP) 和过热关机功能 (TSD)。此外,A8582 还提供独特的缺失二极管 (D1) 保护、开路、相邻引脚短路保护和每个引脚的接地短路保护,以满足最严苛的应用要求。

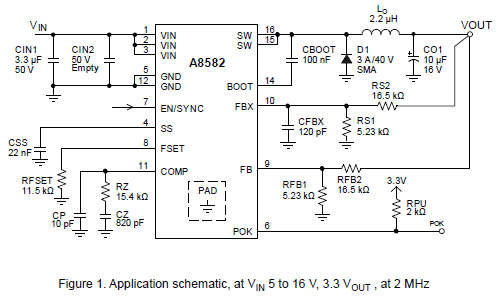

应用包括:

  • GPS/信息娱乐系统
  • 汽车音频
  • 家庭音响
  • 网络和电信

A8582 采用 16 针 TSSOP 封装,并带有外露散热板以增强散热功能。该封装为无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 较宽的工作电压范围:4.7 至 36 V
  • UVLO 停止阈值为 3.8V(典型)
  • 支持 40V 输入,以进行电涌和甩负荷测试
  • 能够提供至少 2.0A 稳态输出电流
  • 可调节输出电压最低可达 0.8 V
  • 内部 70 mΩ 高侧切换 MOSFET
  • 可调开关频率,fSW:0.25 - 2.4 MHz
  • 与外部时钟同步:1.2 × fSW 至 1.5 × fSW
  • 睡眠模式的供给电流低于 3 µA
  • 通过 SS 针脚进行软启动时间外部设置
  • 极低的空载电流,通常为 3.5 mA
  • 兼容预偏置启动
  • 电源工作正常 (POK) 输出
  • 逐脉冲电流限制 (OCP)
  • 打嗝模式短路保护 (HIC)
  • 过温保护 (TSD)
  • 过压保护 (OVP)
  • 缺失异步二极管 (D1) 保护
  • 开路和相邻针脚短路保护
  • 每个针脚对地短路保护
  • 外部可调节补偿
  • 兼容陶瓷输出电容器
