A8591:该系列具有低 IQ 模式的宽输入电压、2 A 降压稳压器

Description

A8591 系列旨在满足下一代汽车音频和信息娱乐系统的电源供应要求。A8591 系列提供高电流稳压器需要的所有控制和保护电路,输出电压精确度为 ±1%。

A8591 集成了电流模式控制器,可以提供简单补偿、出色的稳定性和快速瞬变响应。A8591 采用脉冲频率调制 (PFM) 使 12 VIN 的拉流负载小于 33 μA,同时提供 5 V/40 μA (A8591, 5 VOUT)输出,或使 12 VIN 的拉流负载小于 24 μA,同时提供 3.3 V/40 μA (A8591-1, 3.3 VOUT) 输出。在运行时,A8591 系列可在低至 3.6VIN(压降)的电压中工作。。睡眠模式功能允许极低的待机电流。

A8591 系列的特点包括可编程的 PWM 开关频率。稳压器开关频率可以同步至外部时钟。A8591 有外部补偿以优化稳定性和瞬态反应,适合各种外部元件和应用。A8591 的固定软启动时间为 5 ms。

A8591 全面的保护功能包括逐脉冲电流限制、打嗝模式短路保护、开路/短路异步二极管保护、BOOT 开路/短路电压保护、VIN 欠压锁定和过热关机。

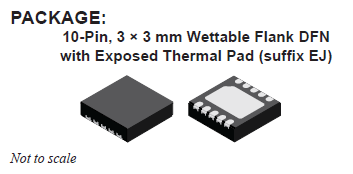

A8591 以带外露电源板的 10 引脚可沾锡侧翼 DFN 封装(后缀:EJ)提供。该封装为无铅产品,引脚框采用 100% 雾锡电镀。

应用

汽车:

  • 仪表组
  • 音响系统
  • 导航
  • HVAC
  • 家庭音响
  • 网络和电信
  • 工业用

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 承受高达 40 VIN 的甩负荷
  • 能在最低 3.4 VIN(典型)和最高 3.6 VIN 的条件下运行,以进行怠速停止
  • 利用脉冲频率调制 (PFM) 实现低 IQ 模式操作
  • 10 μA 休眠模式(自动 PWM /低-IQ PFM 模式选择)
  • 固定输出电压选项:3.3 或 5V,精确度为 ±1%
  • 输送高达 2 A 的输出电流
  • 集成 110 mΩ 高端 MOSFET
  • 300 kHz - 2.4 MHz 的可调开关频率
  • 减少 EMI 的功能:
    • 频率抖动
    • 受控的开关节点
  • 外部同步功能
  • 满足低压差要求的最大工作循环
  • 主动低 NPOR 输出,延迟 7.5 毫秒
  • 能够实现预偏置启动:VOUT 单调增加,不会引起重置
  • 可利用外部补偿实现最大灵活性
  • 兼容陶瓷或电解输出电容器
  • 内部固定软启动时间 5 毫秒
  • 逐脉冲电流限制、打嗝模式短路保护和热保护
  • 引脚开路/短路和元件容错
  • –40 °C - 150 ° 的工作结温范围
  • 热改良的 DFN-10 表面贴装型封装

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8591KEJ-05-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK8591KEJ-33-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A8591KEJTR-J 10-lead DFN -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A8591KEJTR-J-1 10-lead DFN -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

封装
