带模拟和脉宽调制输出的 A1359 工厂编程双输出线性霍尔效应传感器 IC

A1359

A1359-Product-Image
* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A1359 ECAD Model Type Image

Description

Top Features

线性输出霍尔效应传感器的新应用(如位移和角位等)要求高精确度及冗余输出。Allegro A1359 可编程线性霍尔效应传感器 IC 专为上述两种要求而设计。与该线性器件相关的功能非常适用于要求高准确度的汽车和工业应用,并且这种温度稳定的器件能在更宽泛的温度范围内工作:–40°C 至 150°C。

通过在 Allegro 工厂的可编程性可提高该器件的准确性,从而可优化器件灵敏度、静态电压输出(QVO:无磁场的输出)以及针对给定应用或电路的静态占空比 (QD)。通过在 Allegro 下线测试中对温度系数进行编程,以实现高灵敏度和 QVO/QD,A1359 还可在整个工作温度范围内实现最佳性能。该成比例霍尔效应传感器 IC 提供与所施加的磁场成比例的模拟电压和具有占空比的 PWM 信号。

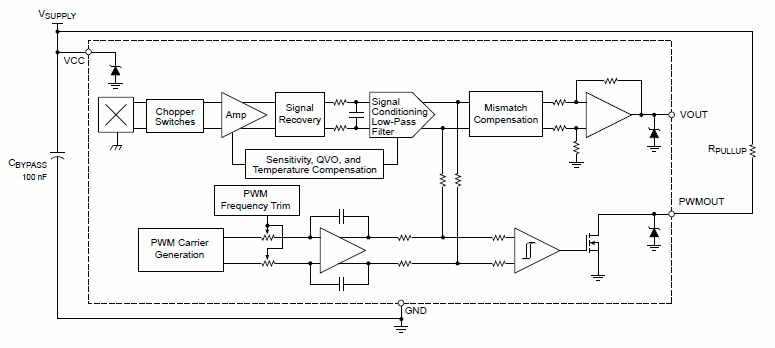

各 BiCMOS 单片电路均整合可降低霍尔元件固有灵敏度漂移的霍尔元件温度补充电路、小信号高增益放大器、箝位低阻抗输出级和专有动态偏移消除技术。

A1359 采用 8 触点表面安装 TSSOP(后缀 LE),该封装为无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

  • 双跟踪输出:模拟电压输出和脉宽调制 (PWM) 输出
  • 匹配的模拟和 PWM 输出可使用户检测各种输出误差情况
  • 工厂编程的偏移、灵敏度和极性
  • 灵敏度温度系数 (TC) 以及为实现更高准确度在 Allegro® 编程的 QVO/QD 温度戏系数
  • 高速斩波模式可最大程度减少温度间的静态输出电压 (QVO) 漂移
  • 温度稳定的 QVO 和灵敏度
  • 输出电压钳位具有短路诊断功能
  • 较宽的环境温度范围:–40°℃ 至 150°℃
  • 抗机械应力
  • 更高的 EMC 性能,满足严格的汽车应用要求
