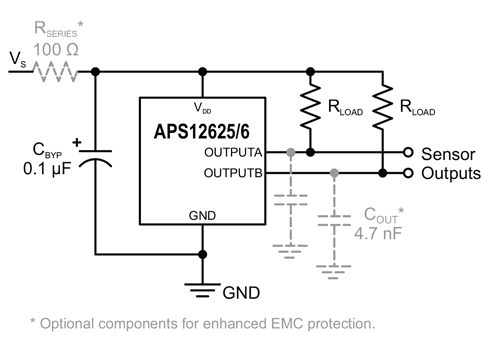

APS12625 和 APS12626:2D 双通道低压霍尔效应锁存器

Description

APS12625 和 APS12626 2D 霍尔效应锁存器系列根据 ISO26262 开发,作为独立安全单元 (SEooC)。该系列器件达到了 ASIL-A 的等级,适用于安全系统。

APS12625 和 APS12626 集成电路是 2D 霍尔效应锁存器,具有垂直和平面霍尔元件。这些器件有三种垂直和平面霍尔元件的组合选择(XY、ZX 和 ZY)。所有三种选项都具有相互正交的感应轴,并为环形磁铁提供 90° 的相位分离。相分离本质上独立于磁极间距和气隙。

这些器件的 2D 架构能在极小面积上布置两个输出和三个传感轴选择,从而简化电机和磁性编码器设计。APS12625 和 APS12626 为终端系统磁性设计提供了前所未有的灵活性。两个输出选项包括速度和方向输出 (APS12625) 和正交通道 A 和通道 B 输出 (APS12626)。

如果传感器在滞后区上电(-P选项),借助该系列提供的独特功能,主机系统在对器件进行重新上电后,可以恢复正确的状态。器件上电并且在其迟滞区中有一个或多个传感器时,这可以减少丢失计数/脉冲的潜在累积。
在一个硅芯片上,这些器件包括:三个霍尔板(一个平面和两个垂直)、一个多路复用器、一个小信号放大器、斩波稳定器、施密特触发器和两个最多吸收10mA 的 NMOS 输出晶体管。这些器件采用低电压设计,可以在 2.8 至 5.5 V 的电压下工作,并可在 L 温度范围(-40°C至150°C)内使用。APS12625 和 APS12626 已满足 175°C 结温工作 500 小时标准。

APS12625 和 APS12626 采用 5 引脚 SOT23W 表面贴装封装 (LH),每种器件提供两种选择,适合各种磁体至传感器方向。。封装符合 RoHS 标准,不含铅 (Pb),采用100%雾锡电镀引脚框。

ASIL 徽标AVHT器件

Top Features

  • 用于电机/编码器应用的高灵活性和易用的传感器
  • ASIL-A 功能安全合规性
  • 通过平面和垂直霍尔元件进行 2D 磁感应
    • 正交与磁极距和气隙无关 - 不需要优化目标
    • 几乎能在目标的任何方向上工作(XY、ZX 和 ZY 选项)
  • 减少丢失计数/脉冲累积
    • 系统在重新上电后可以恢复正确的状态(-P 选项)
  • 正交或速度/方向信号的双路输出
  • 高电磁灵敏度
  • 利用稳压电源轨实现应用优化
    • 2.8 至 5.5V 工作范围
  • 汽车级
    • 获得 AEC-Q100 认证
    • TJ 最高 175°C
    • 输出短路保护
    • 对物理应力不敏感
  • 小尺寸

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APS12625LLHALU-AAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12625LLHALU-BAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12625LLHALU-CAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12626LLHALU-AAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12626LLHALU-BAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12626LLHALU-CAP 5-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

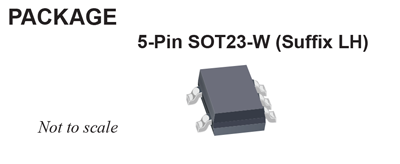

APS12625-6 封装
