A1245:双线式稳定斩波型霍尔效应锁存器

Description

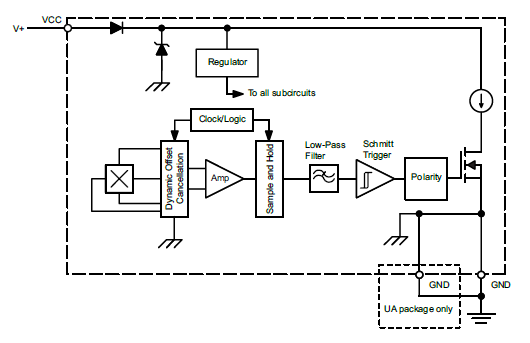

A1245 是一款双线式霍尔效应锁存器。本设备采用 Allegro™ 先进的 BiCMOS 晶片加工工艺生产,该工艺采用专利高频 4 相斩波器稳定技术。这项技术可以保证整个工作温度范围内的磁稳定性,并通过一个暴露在严苛应用环境中的霍尔元件消除设备本身的偏移。

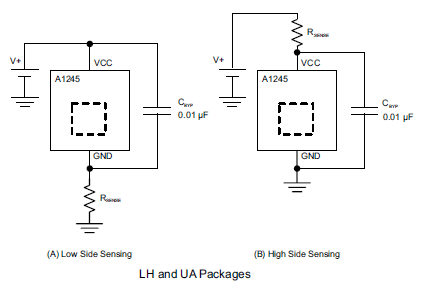

双线式锁存器在对成本敏感的应用中特别有优势,因为比传统的集电极开路输出开关相比少一条运行线。此外,系统设计师可以从内部进行诊断,因为始终有输出电流在两个较窄的范围内流动。任何不在这两个范围内的电流水平则表明出现故障。

当存在足够强度的南极磁场时,霍尔效应锁存器将保持高输出电流状态,并在出现足够强度的北极磁场前,保持这一状态。

设备提供两种封装类型。LH 为 SOT-23W 微型低厚度表面安装型封装。UA 是一款 3 脚超小型过孔安装单列直插式封装(SIP)。两种封装都为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 高速 4 相斩波器稳定
    • 在整个温度范围以内的开关点漂移低
    • 对热应力和机械应力的灵敏度低
  • 芯片保护
    • 电源瞬态保护
    • 电池反接保护
  • 板上电压调节器
    • 3.0 至 24 V  工作电压
  • 工作温度最高为结温 175°C
  • 固态可靠性
  • 通过使用专利 40 V 夹紧结构达到行业领先的 ISO 7637-2 性能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1245LLHLX-I1-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1245LLHLX-I2-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1245LUA-I1-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1245LUA-I2-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
