A4954: デュアル フル ブリッジ DMOS PWM モータ ドライバ

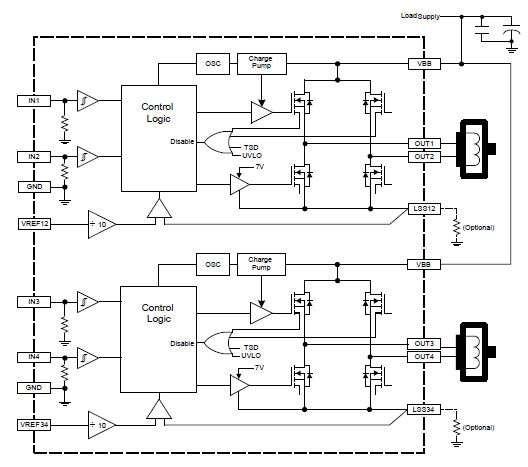

Description

DC モータのパルス幅変調 (PWM) 制御用に設計された A4954 には ±2 A までのピーク出力電流容量があり、動作電圧は 40 V までです。

PWM 制御信号を外部から加えて DC モータの速度と方向を制御するのに使用するための入力端子があります。内部に同期整流制御回路があるため、PWM 動作中の消費電力を低減できます。

内部回路保護には、過電流保護、モータ リードの短絡接地/電源短絡、ヒステリシスを伴うサーマル シャットダウン、VBB の低電圧の監視、およびクロスオーバー電流防止が含まれます。

A4954 は、露出熱パッド付きの薄型 16 ピン TSSOP パッケージで提供されています (末尾は LP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • 低 RDS(on) 出力
  • 過電流保護 (OCP)
    • モータ短絡保護
    • モータ リードの短絡接地保護
    • モータ リードの短絡バッテリ保護
    • 低電力スタンバイ モード
    • 調整可能な PWM 電流限界
    • 同期整流
    • 内部低電圧ロックアウト (UVLO)
    • クロスオーバー電流防止

    Part Number Specifications and Availability

    Part Number Package Type Temperature RoHS
    Compliant
    Part Composition /
    RoHS Data
    Comments Samples Check Stock
    A4954ELP-T 16-lead TSSOP -40°C to 85°C Yes View Data Contact your
    local sales rep
    Check
    Distributor Stock
    A4954ELPTR-T 16-lead TSSOP -40°C to 85°C Yes View Data Contact your
    local sales rep
    Check
    Distributor Stock
    APEK4954ELP-01-T DEMO BOARD -40°C to 85°C No -- Contact your
    local sales rep
    Check
    Distributor Stock

    Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

    Packaging

    A4954 は、露出熱パッド付きの薄型 16 ピン TSSOP パッケージで提供されています (末尾は LP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

    LP TSSOP 16 ピン
