A4992:自動車用ステッピング ドライバ

Description

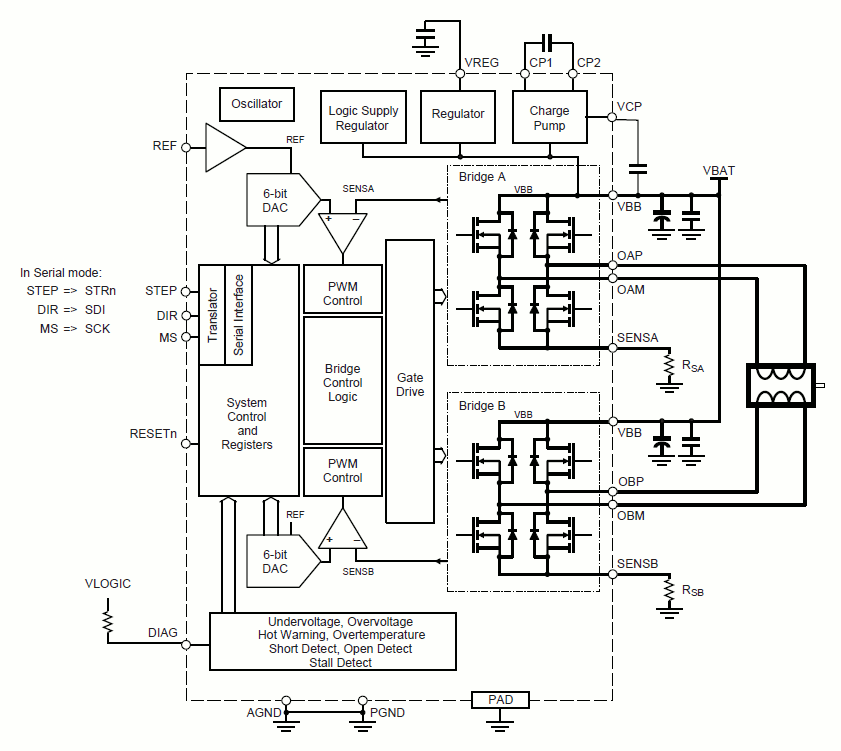

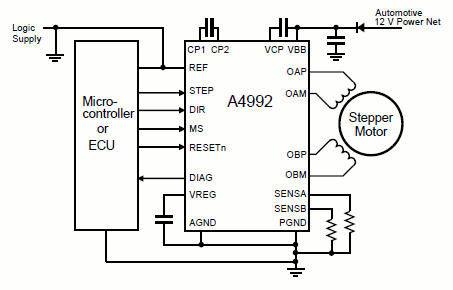

A4992 は、操作が簡単な、一体型相電流制御と変換機能を内蔵した柔軟なマイクロステッピング モータ ドライバです。シングル チップのソリューションで、最大 28 V のときに、バイポーラ ステッピング モータをフル、ハーフ、1/4、1/8、1/16 のステップ モードで操作するように設計されています。A4992 は電源投入時、単純なステップおよび方向入力により、小型のステッピング モータを駆動するように構成されています。

電流レギュレータは固定周波数 PWM で動作し、適応性のある混合電流減衰を使用して可聴域のモータ ノイズを削減し、ステップ精度を向上させます。

モータの各相の電流は DMOS フル ブリッジ経由で制御でき、同期整流を使用して消費電力を削減できます。内部の回路とタイマーにより、ハイサイド ドライブとローサイド ドライブ間でのスイッチング時の、クロスコンダクションとシュート スルーを防止します。

短絡から出力を保護します。低負荷電流およびローターの失速の検出機能が搭載されています。チップ レベルの保護には、高温時と低温時の警告、温度過昇シャットダウン、および過電圧と低電圧ロックアウトが含まれています。

STEP、DIR、および MS 入力を利用するオプションのシリアル インターフェイス モードを使用すると、複数のモータ制御パラメータおよび診断を構成できます。

A4992 は、露出熱パッド付きの 20 ピン TSSOP パワー パッケージで提供されています (パッケージ タイプ LP)。このパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途:

  • 自動車用ステッピング モータ
  • エンジン管理
  • ヘッドランプの位置決め

Top Features

  • 低 RDS(on) 出力、0.5 Ω ソースとシンク、TYP
  • 高い周辺温度での連続動作
  • 3.5 ~ 50 V の電源で動作
  • 適応性のある混合電流減衰
  • 同期整流による低消費電力
  • 内部過電圧および低電圧ロックアウト
  • 高温時の警告と温度過昇シャットダウン
  • クロスオーバー電流防止
  • 短絡および開放負荷診断
  • 失速検出機能
  • シリアル インターフェイスによる構成が可能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4992KLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4992KLPTR-T 20-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
