ACS780xLR: 200 µΩ 電流導体付きホール効果を用いた高精度リニア電流センサー IC

Navigate

Description

Allegro のACS780xLR は新しいコア-レス パッケージでACとDC電流を最大100 Aまで検出できる様に設計された、統合化リニア電流検出ICです。この車載グレードで高さの低い (1.5 mm の厚さ) のセンサー IC パッケージはとても小さなフット プリントを有します。

ホール センサー技術は他に、近接の電流の流れる導体によって発生した磁場干渉の存在を最適化する性能を有する、コモン-モード フィールドの排除を実装します。

デバイスは、ダイ表面近くに銅伝導路を備えた正確で、低オフセットのリニア ホール回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC によって比例電圧に変換されます。デバイスの精度は一次側導体がホール トランスデューサの近傍に配置され、またAllegro工場で感度と静的な出力電圧をプログラミングする事により最適化されています。

チョッパ安定化された信号経路とデジタル温度補償技術も、動作温度範囲全般にわたりデバイスの安定化に貢献します。 電流導体の dV/dt と浮遊電場に対する耐性の高さは、Allegro の特許取得済み一体型シールド技術によるもので、ハイサイドで高電圧の用途における低出力電圧リップルと低オフセット ドリフトを実現します。

電流のサンプリングに使用する経路である一次銅伝導路 (端子 5 から端子 6 へ) を流れる電流が増えると、デバイスの出力は右上がり (>VCC / 2) になります。この伝導路の内部抵抗の標準値は 200 μΩ で、低い電力損失を実現します。

銅伝導体の厚みにより、デバイスは高過電流状態に耐えることができます。伝導路の端子は、信号用リード (ピン 1 ~ 4と7) とは電気的に絶縁されており、デバイスは一次側導体に対し最大100Vpeakの電圧下にて動作する事が出来ます。

デバイスは、工場出荷前に十分に較正されています。ACS780xLR ファミリーは鉛フリーです。すべてのリードは 100% 曇り錫でめっき加工され、パッケージ内は鉛フリーです。ヘビー ゲージ リードフレームは無酸素銅で作られています。

Top Features

  • コア レスで、小型な 100 A 連続電流のパッケージ
  • 非常に低い電力損失: 200 μΩの内蔵導体抵抗
  • コモンモード フィールド 干渉に対する耐性
  • 動作温度範囲全体にわたり、デジタル的にプログラミングされ、補償されたゲインおよびオフセットを用い全体的な出力誤差を大幅に改善
  • 独自の増幅器技術およびフィルタ設計技術により、業界をリードするノイズ特性
  • 一体型シールドで電流導体からダイまでの容量結合が大幅に削減され、高 dV/dt 信号によるハイサイドで高電圧の用途におけるオフセット ドリフトを防げます
  • 高信頼性を実現するモノリシック ホール IC
  • 4.5 ~ 5.5 V、単一電源動作
  • 120 kHz の帯域幅 (typ.)
  • 3.6 μ 秒の出力立上がり時間 (ステップ入力電流に応答)
  • AC または DC 電流に比例した出力電圧
  • 精度向上のため工場調整済み
  • 非常に安定した静的出力電圧
  • AEC Q-100 車載向け認定
× not found

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant 		Part Composition /
RoHS Data 		Comments Samples Check Stock
ACS780KLSTR-150B-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780KLSTR-150U-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLSTR-050U-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLSTR-100B-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLSTR-100U-T n/a -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780KLRTR-150B-T 7-lead SOT -40°C to 125°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780KLRTR-150U-T 7-lead SOT -40°C to 125°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ASEK780KLR-150B-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep		 Check
Distributor Stock
ASEK780KLR-150U-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep		 Check
Distributor Stock
ASEK780KLS-150B-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep		 Check
Distributor Stock
ACS780LLRTR-050B-T 7-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLRTR-050U-T 7-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLRTR-100B-T 7-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ACS780LLRTR-100U-T 7-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
ASEK780LLR-100B-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep		 Check
Distributor Stock
ASEK780LLR-100U-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep		 Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

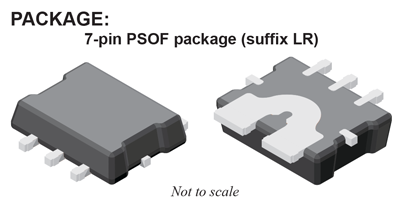

ACS780 Package LR Package .stp model

Design Support Tools

デザイン サポート ツール

Allegro MicroSystems、LLCは、参考のためにGerberファイルを提供しています。いかなる資料、情報、または説明も現状のまま提供され、いかなる保証もありません。ユーザーの特定の用途に合わせて、プリント回路基板（PCB）のレイアウトを最適化すること、およびコンポーネントを選択することはユーザーの責任です。

洞察と革新

Application Note

DC and Transient Current Capability/Fuse Characteristics of Surface Mount Current Sensor ICs

AN269122 - Allegro Microsystems offers a broad product family of current sensor IC solutions with integrated conductors. For applications with normal operating currents up to 50 A, Allegro offers current sensor ICs in a number of standard surface-mount packages, such as SOIC-8, SOICW-16, QSOP-24, ...

詳細をご覧ください

Application Note

Secrets of Measuring Currents Above 50 Amps

AN296141 - It can be challenging to sense currents exceeding 50 A because the task often involves thermal management, must take place in a limited PCB area, and in some cases, requires a voltage isolation device.

詳細をご覧ください

Application Note

Techniques to Minimize Common-Mode Field Interference When Using Allegro Current Sensor ICs (ACS724 and ACS780)

This application note will discuss the mechanism of CMR and focus on how to best use this mechanism through optimized circuit board design and layout for sensors that need an external magnetic core, sensors that have a core built into the package, and sensors that have an integrated ...

詳細をご覧ください
