A1367: 低ノイズ 高精度 プログラミング可能で レギュレーター内蔵、先進的な温度補償と高帯域(240kHz)アナログ出力の リニアホールセンサーIC

Description

Allegro A1367 プログラム可能リニア ホール効果電流センサー IC は帯域の妥協をせずに、高い精度と分解能を実現できるように設計されています。この目標は、新しい特許取得済みの直線補間による温度補償技術により達成されます。この技術は Allegro の工場でプログラムされ、動作温度範囲全体にわたってほぼ均一な感度とオフセットを提供します。

温度補償はアナログ信号パスの240 kHzの帯域を保ちながら、EEPROMを内蔵したデジタル回路部で行われるので、特にHEV車のインバーターやDC/DCコンバーターさらに電動パワーステアリング(EPS)に最適なIC製品となります。

このレシオメトリック ホール効果センサー IC は、印加した磁場に比例する電圧出力を供給します。VCC および出力ピンでプログラミングすることで、感度と静止時 (ゼロ磁場) 出力電圧を設定でき、エンド アプリケーションにおける性能を最適化できます。静止時出力電圧は、電源電圧 VCC の約 50% (双方向設定) または約 10% (一方向設定)で調整できます。また、出力感度は、0.6 ~ 6.4 mV/G の範囲内で調整できます。

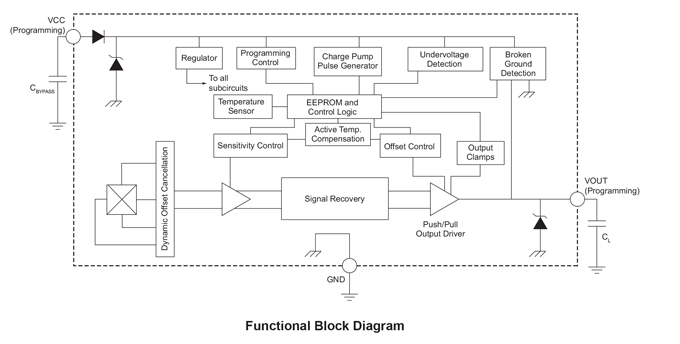

本製品は低雑音高利得アンプ、クランプ化した低インピーダンス出力段、及び弊社独自の高帯域ダイナミックオフセットキャンセル技術を用いたBiCMOS集積回路と高感度ホール素子から構成されています。これら先進的なホール効果IC技術は、業界をリードする240KHzという検知帯域を提供します。このデバイス は車載アプリケーションで高い信頼性を保つ為、断線検知機能とユーザー設定可能な出力電圧のクランプ機能を組み込んでいます。

-40℃から150℃までの広い温度範囲での保証。A1367は、1mm厚の4ピンSIP(シングルインラインパッケージ、 サフィックス KT)で、鉛フリー100%スズメッキ製のリードフレーム提供されます。

Top Features

  • 特許取得済みのパッケージおよびチョッパ安定化技術による240 kHz 公称帯域幅
  • バッテリー逆接続保護機能付き、電源レギュレーターを内蔵
  • 特許取得済みの分割線形補間による温度補償 (TC) 技術により、動作温度範囲全体にわたって 1% の標準精度が実現
  • カスタマーがプログラム可能な高分解能オフセットおよび感度調整
  • 温度性能が非常に安定している、工場でプログラム済みの感度と静止時出力電圧 TC
  • 最大限の精度を実現する高感度ホール エレメント
  • 特許取得済みのホール エレメントおよび低ノイズ増幅器回路により、非常に低いノイズと高分解能が実現
  • 特許取得済み回路による、高速電流ステップ入力時のICの出力スパイク抑制
  • 接地ピンの開回路検出 (断線)
  • 感度の粗さのプログラミング ビットを使用することにより、0.6 ~ 6.4 mV/G の範囲で感度を選択可能
  • ユーザーが アプリケーションのA/D使用時の簡素化向けに(電源電圧の変動)比率に基づいた磁気感度、静止出力電圧と出力電圧クランプ(比率は無効化可能)の振る舞いの選択が出来ます
  • 温度サイクル後の正確な(ホール出力の)復元が可能
  • 出力電圧のクランプにより、短絡回路の診断機能を提供
  • 広範な周囲温度範囲:–40°C ~ 150°C
  • 機械的ストレスに影響されない
  • 極薄パッケージ: ケースの厚み1 mm
  • AEC Q-100車載対応

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK-1367-SUBKIT-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK-1367-T-KIT n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK1367LKT-1-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A1367LKTTN-1B-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1367LKTTN-2B-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1367LKTTN-2U-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1367LKTTN-5B-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
