ACS716 統合型過電流検出機能付き 120 kHz 帯域幅の高電圧分離電流センサー

Description

Top Features

Allegro® ACS716 電流センサーは、工業、商業、および通信システムで経済的かつ正確な方法で電流を感知します。デバイスは、省スペースの表面実装パッケージで提供されるため、お客様の用途に簡単に実装できます。

ACS716 は、シリコン ダイ表面近くに銅伝導路を備えた高精度のリニア ホール センサー IC で構成されています。印加した電流は銅伝導路を流れ、ホール センサーのアナログ出力電圧は、印加した電流により生じた磁場を線形追跡します。ACS716 の精度は、測定される電流にホール エレメントが極めて接近しているため、この特許取得済みのパッケージ構成で最大になります。

電流導体の dV/dt と漂遊電場に対する耐性の高さは、Allegro の特許取得済み一体型シールド技術によるもので、ハイサイドで高電圧の用途における出力時低リップルと低オフセット ドリフトを保証します。

過電流入力 (VOC ピン) の電圧により、デバイスの過電流障害の閾値を定義できます。銅伝導路 (IP+ ピンと IP– ピン間) を流れる電流がこのしきい値を超えると、オープン ドレイン過電流障害ピンが低ロジック状態に移行します。ACS716 内部のリニア ホール センサーの工場プログラミングにより、アナログおよびデジタル出力信号で並外れた精度になります。

電流センサーに使用する銅伝導路の内部抵抗は通常 1 mΩ で、電力損失を抑制します。また、電流伝導路は、低電圧センサーの入力と出力から電気的に絶縁されています。このため、光遮断機や他の高額な分離装置を使用せずに、ACS716 センサー シリーズを電気的遮蔽が必要な用途で使用できます。

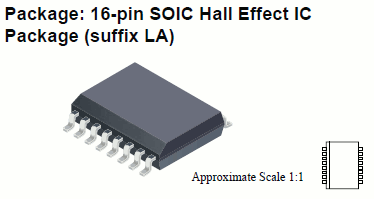

ACS716 は小さな表面実装型 SOIC16 パッケージで提供されています。リードフレームは 100% 曇り錫でめっき加工され、標準的な鉛フリーのプリント基板の組み立て工程に対応しています。内部は、現時点で RoHS 免除のフリップチップ高温鉛含有はんだボールを除き、デバイスは鉛フリーです。デバイスは、工場出荷前に完全に較正されています。

以下のような用途があります。

  • モータ制御と保護
  • 負荷管理と過電流検出
  • 電力変換とバッテリ監視/UPS システム
  • 特許取得済みのアンプおよびフィルタ設計技法により帯域幅が大きく向上した業界最高レベルのノイズ特性
  • スペースに制限のある用途に適した省スペース パッケージ
  • 低電力損失を実現する 1 mΩ の一次導体抵抗
  • 高絶縁電圧で、ライン電源の用途に最適
  • ユーザーによる調整が可能な過電流障害レベル
  • 過電流障害信号は通常 < 2 μs の過電流状態に応答
  • 一体型シールドにより、高 dV/dt 電圧過渡により電流導体からダイまでの容量結合を事実上排除
  • フィルタ ピンのコンデンサにより、低帯域幅の用途における分解能が向上
  • 3 ~ 3.6 V、単一電源動作
  • 工場で調整済みの感度と静止時出力電圧
  • チョッパ安定化により、非常に安定した静止時出力電圧を取得
  • 電源電圧からのレシオメトリック出力
