A4942:三相无传感器风扇驱动器

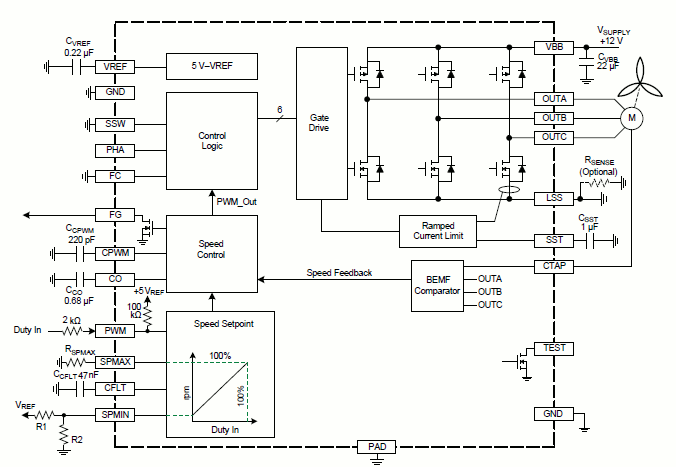

Product Image

Description

A4942 三相电动机驱动器整合 BEMF 感应,无需在风扇应用中安装霍尔传感器。

闭环速度控制系统整合到 IC 上。因此,通过选择外部电阻即可准确设置最大和最小速度。速度由应用到 PWM 输入的工作周期需求控制。

PWM 输入可以在较宽的频率范围内工作。

整合电流限制,以节省外部感应电阻的成本和 PCB 空间。电流限制功能包含可调的软启动,以最大限度减少供电负载,同时使风扇加速。

A4942 采用 20 接头 4 毫米 × 4 毫米 QFN 封装(后缀 ES),带外露隔热片以提升散热性能。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 无传感器(不需要霍尔传感器)
  • 闭环速度控制
  • 最少的外部元件
  • 脉宽调制速度输入
  • FG 速度输出
  • 锁定检测
  • 软启动
  • 过电流保护
  • 软开关,减少可闻噪音

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4942GES-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4942GESTR-T 20-lead QFN -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
