A4962:无传感器控制器

Description

A4962 是三相无传感器、无刷直流(BLDC)电机控制器,适用于外置补偿 P 沟道和N沟道功率MOSFET,特别针对汽车应用而设计。

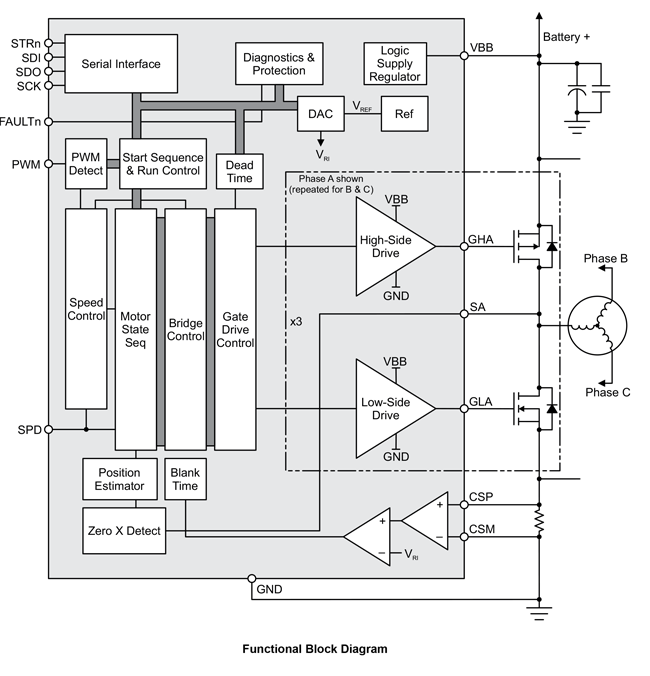

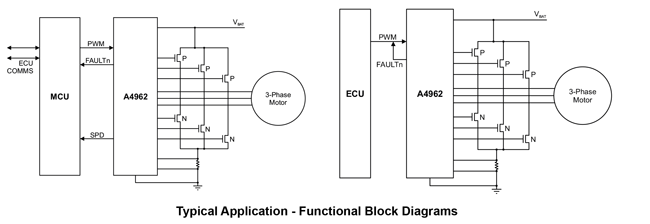

A4962 可以作为独立控制器使用,能直接与电子控制单元 (ECU) 通讯,也可以与本地微控制器 (MCU) 一起用于紧凑系统。

电机通过阻塞换相(梯形换相)驱动,该换相无需单独的位置传感器,可通过电机反电动势的监控决定。利用此无传感器启动方案,A4962 可用于各种电机与负载组合。

利用专用电路,A4962 可以在较宽电机转速范围内工作,根据电源电压和电机容量,电机转速可以从小于 100rpm 至大于 30,000rpm。

有几个操作模式可供选择,包括占空比(电压)控制、电流(扭矩限制)控制和闭环速度控制。通过 SPI 兼容串行接口可以更改操作模式和控制参数。电机操作由可编程 PWM 输入控制,该输入可用于确定电机运行状态,并提供已选运行模式的比例输入。集成诊断提供欠压、过温和功率桥故障的指示,并可以在大部分短路情况下保护电源开关。故障由单漏极开路故障输出指示,该输出可用于拉低 PWM 输入电平。

A4962 采用小型耐热增强 20 引脚 TSSOP,并配有外露散热焊盘。

Top Features

  • 三相无传感器无刷直流电机控制的FET驱动器
  • 逻辑电平P-N门级驱动器(P高电平侧,N低电平侧)
  • 电源电压范围 4.2 V 至 50 V
  • 简单阻塞换相实现最大扭矩
  • 无传感器(反电动势感应)启动与换相
  • 可编程操作模式:
    • 集成速度控制
    • PWM 占空比控制
    • 电流模式控制
  • 交叉传导预防
  • 宽速度范围
  • 峰值电流限制
  • 单低频 PWM 控制输入
  • 单漏极开路故障输出
  • SPI 兼容接口提供:
    • 配置和控制
    • 可编程死区时间
    • 可编程进相运行
    • 详细的诊断报告

应用

  • 汽车燃料、机油和尿素泵
  • 汽车风机和鼓风机

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4962KLPTR-T 20-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4962KLP-01-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
