A5979:带转换器的微步进 DMOS 驱动器

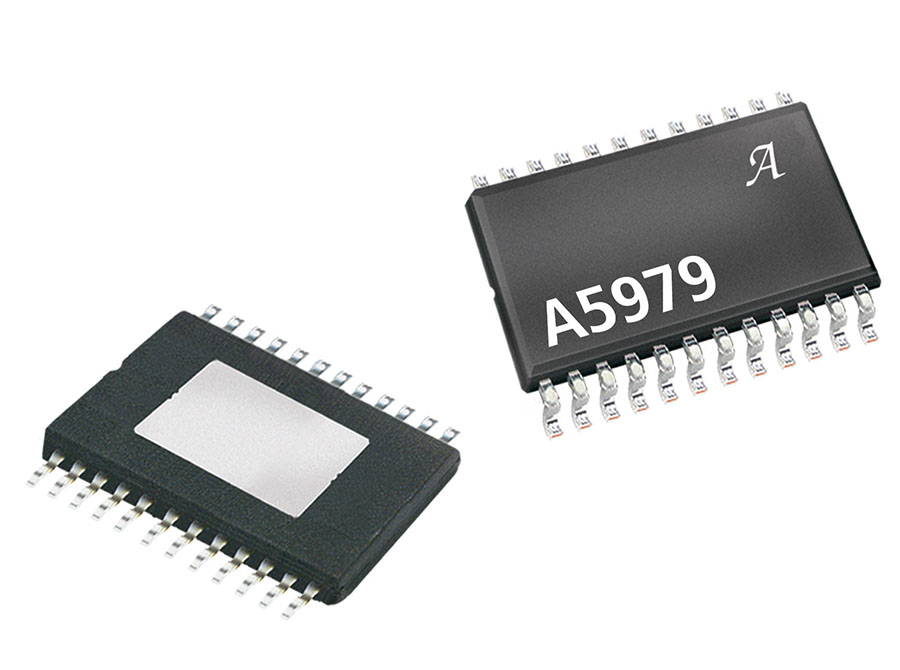

Product Image

Description

Top Features

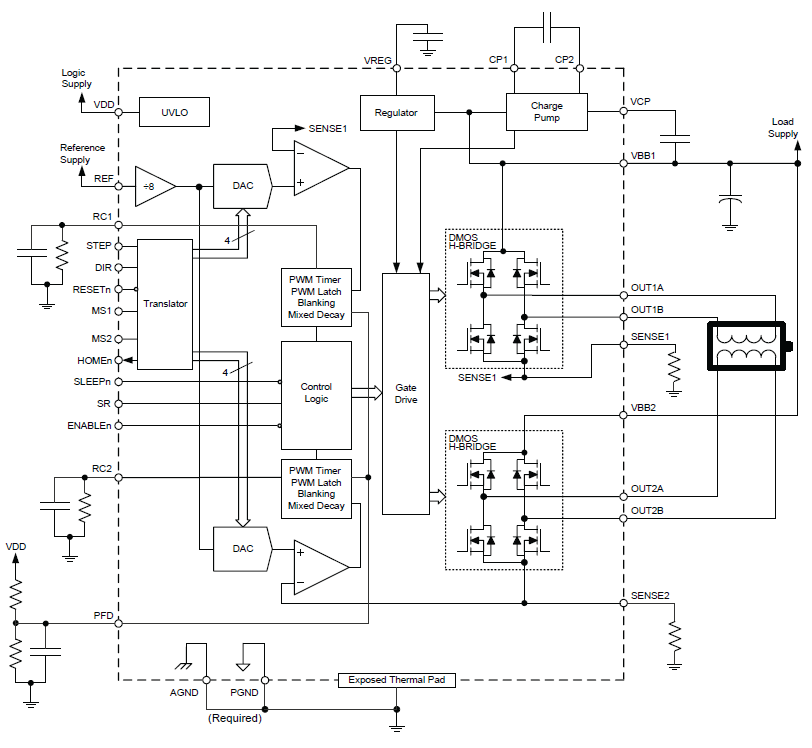

A5979 是一款带内置转换器的完整微步进电动机驱动器。A5979 设计用于在整步、半步、四分之一步和十六分之一步模式中驱动双极步进电动机,其输出驱动能力为 40 V 和 ±2.8 A。A5979 包括一个可以在慢速衰减、快速衰减和混合衰减模式下运行的固定停机时间电流稳压器。这种电流衰减控制方案可以降低电机可闻噪声,提高步进准确性并减少功耗。

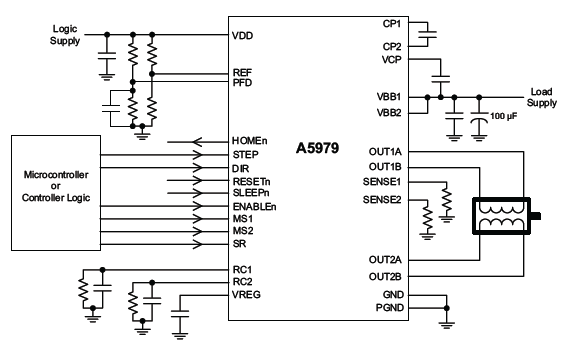

转换器是 A5979 轻松实施的关键。向步进输入驱动器输入一个脉冲就可以驱动电动机步进一步(两个逻辑输入决定步进为整步、半步、四分之一步和十六分之一步)。无相序表、高频控制线或复杂程序接口。A5979 接口可以完美匹配复杂微处理器无法应用或过载的应用。

提供的内部同步整流控制电路可以改善 PWM 操作过程中的功耗。内部电流保护包括滞后过热关机、欠电压锁定 (UVLO) 及交叉电流保护。无需特殊加电排序。

A5979 采用超薄 (<1.2 mm) 28 引脚 TSSOP 封装并带有外露隔热盘(后缀 LP)。这种封装为无铅 (Pb) 封装(后缀 T),引脚框采用 100% 雾锡电镀。

  • ±2.8 安培 40 伏特输出率
  • 低 RDS(on) 输出,0.22 Ω 源,0.15 Ω 典型散热器
  • 自动电流衰减模式探测/选择
  • 3 至 5.5 V 逻辑电源电压范围
  • 混合、快与慢电流衰减模式
  • 归位输出
  • 同步整流,减少功耗
  • 内部 UVLO 和热关机电路
  • 交叉电流保护
  • 接地短路保护
  • VBB 短路保护
  • 短路负载保护
