A5985:带转换器和过流保护的 DMOS 微步进驱动器

Description

A5985 是一款带内置转换器的完整微步进电动机驱动器。其设计用于在全步到 1/32 模式中操作双极步进电机。步进模式可以通过 MSx 逻辑输入进行选择。输出驱动能力可以达到 40 V 和 ±2 A。

A5985 采用了专利自适应百分比快速衰减 (APFD) 算法来优化广泛步进速度和步进电机特征范围内的电流波形。APFD 可以在 PWM 循环中即时调节快速衰变量,从而可以将各种工作条件下的电流波动保持在较低的水平。这种自适应功能可以改善系统性能,从而降低电机可闻噪声,减少振动并提高步进准确性。

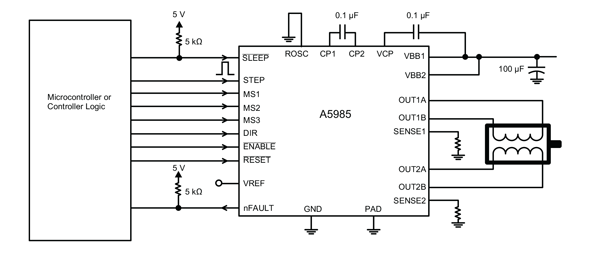

转换器是 A5985 易于实施的关键。向步进输入驱动器输入一个脉冲就可以驱动电动机步进一微步。无相序表、高频控制线或复杂程序接口。A5985 接口可以完美匹配复杂微处理器无法应用或过载的应用。

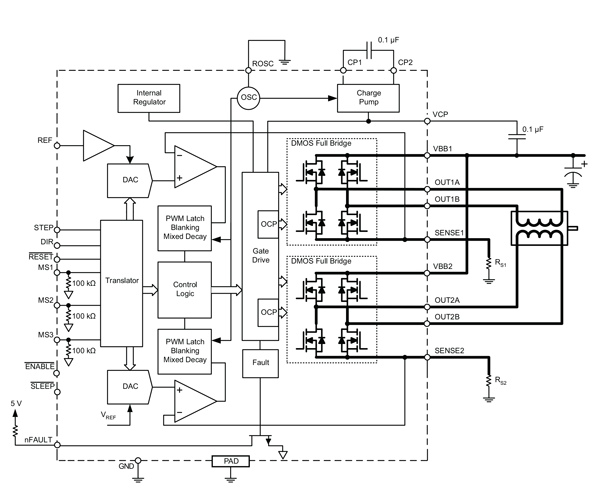

提供的内部同步整流控制电路可以改善 PWM 操作过程中的功耗。内部电流保护包括滞后过热关机、欠电压锁定 (UVLO) 及交叉电流保护。无需特殊加电排序。

A5985 采用表面贴装 QFN 封装 (ET) 形式,面积为 5mm×5mm,该封装的标准整体封装高度为 0.90 mm,并带有用于提升散热性能的裸焊盘。这种封装为无铅 (Pb) 封装(后缀 T),引脚框采用 100% 雾锡电镀。

Top Features

  • A4988 的便利替代品
  • 专利自适应百分比快速衰减选项
  • 低 RDS(on) 输出
  • 单电源
  • 微步进中一个整步可以有多达 32 微步
  • 全扭矩步进模式
  • 接地短路保护
  • 短路负载保护
  • 电池短路保护
  • 故障输出
  • 低电流睡眠模式,< 10 μA
  • 超薄 QFN
  • 热关机电路
  • 同步整流,减少功耗
  • 内部 UVLO
  • 交叉电流保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A5985GETTR-T 28-lead QFN -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK5985GET-01-T DEMO BOARD -40°C to 105°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A5985 封装
