A1454:具有 I²C 输出的 A1454 3 V 霍尔效应线性传感器

Description

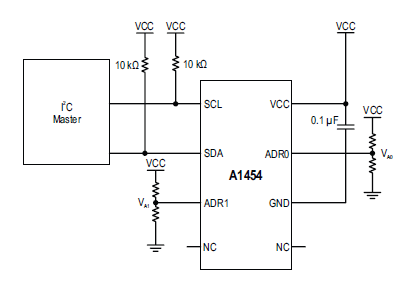

A1454 霍尔效应线性传感器 IC 能提供与磁场强度成正比的 12 位数字输出字段。它的静态输出值为中等规模,并具有 2 个不同的工厂编程的灵敏度范围:2LSB/G & 4LSB/G。灵敏度温度系数已经过工厂编程,以支持钕磁体或铁氧体磁体。A1454 具有 I2C 接口以便在各类应用中轻松实现集成。利用外部电阻或通过 EEPROM 编程即可设置 I²C 地址,以支持最多127 个唯一的 I²C 地址,从而可确保在相同的总线上使用多个 IC。它还包括用户可编程的 16 字节 EEPROM。

A1454 I2C 接口提供了用户控制的休眠输入命令,以使器件进入微功率模式,这样能减少 A1454 的电流消耗。这种低功率特性使 A1454 特别适用于依靠电池驱动的便携式应用。

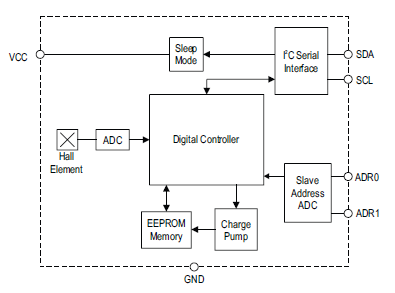

BiCMOS 单片工艺能确保集成高精度模拟电路和高密度数字电路。A1454 在单片 IC 上集成了霍尔元件、12 位 ADC、增益与偏移补偿电路、 EEPROM 存储器和 I²C 接口,并采用了节约空间的表面贴装式封装。

Top Features

  • 1 mm (TSSOP-08) 超薄封装
  • 两种工厂编程的灵敏度选项:2 LSB/G(适合磁场强度最大 ±1000 G)和 4 LSB/G (±500 G)
  • 热稳定灵敏度适用于钕磁体和铁氧磁体
  • 便于集成的 I²C 接口可支持最多 127 个唯一地址
  • EEPROM 储存了工厂编程的设置和最多 16 字节的用户信息(可通过 I²C 接口编程)
  • 通过 I²C 命令控制的微功率休眠模式,能在靠电池驱动的应用中降低功耗
  • 温度周期性变化后精确的可恢复性
  • 较宽的环境温度范围:–40°C - 125°C
  • 12 位 ADC 与 10 位 ENOB(有效位数)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK1454KLE-2F-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK1454KLE-2N-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK1454KLE-4F-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
ASEK1454KLE-4N-T n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A1454KLETR-2F-T 8-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1454KLETR-2N-T 8-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1454KLETR-4F-T 8-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1454KLETR-4N-T 8-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
