APS12205、APS12215 和 APS12235:适用于低电压应用的高温霍尔效应锁存

Description

APS12205、APS12215 和 APS12235* 霍尔效应传感器 IC 是极端温度稳定和抗应力器件,特别适合扩展结温范围的工作条件(最高可达 175°C)。动态偏移消除技术保证了在高温下的良好性能,可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。

该单硅片包括:霍尔板、小型信号放大器、斩波稳定器、施密特触发器,以及带短路保护的开漏极输出(最大拉电流 10 mA)。强度足够的南极打开输出;强度足够的北极关闭输出。对于需要大于 5.5 V 的应用,或直接通过电池工作的应用,请参考 A1220、A1221 或 A1223。

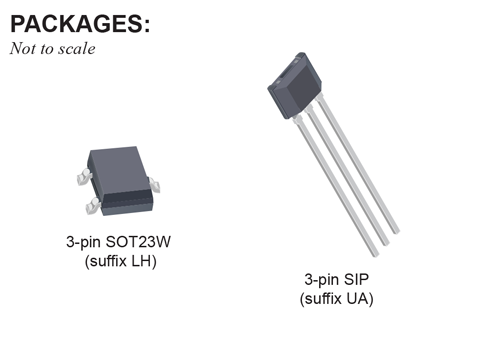

两种封装类型提供的通孔或表面安装选择。LH 封装是改版 3 管脚 SOT23W 表面安装型封装,而 UA 型是供通孔安装使用的三管脚超小型 SIP。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

*联系 Allegro 了解可供货情况

Top Features

  • 利用稳压电源轨实现应用优化
    • 2.8 至 5.5V 工作范围
  • 符合 AEC-Q100 汽车标准
  • 工作温度最高为结温 175°C
  • 动态偏移消除
    • 对物理应力不敏感
    • 非凡的温度稳定性
  • 对称的锁存开关点
  • 输出短路保护
  • 固态可靠性
  • 工业标准封装和管脚

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APS12205LLHALT 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12205LLHALX 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12205LUAA 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12215LLHALT 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12215LLHALX 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12215LUAA 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12235LLHALT 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12235LLHALX 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APS12235LUAA 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
