Allegro MicroSystems 公司推出全新高电流/高温基于霍尔效应的线性电流传感器 IC

针对 3.3 伏的工作电压进行优化

马萨诸塞州伍斯特市 –Allegro MicroSystems 公司推出 全新电流传感器 IC，为 3.3  伏供电应用提供经济准确的交流或直流电流感应解决方案。该新型器件主要面向汽车和工业市场。典型应用包括电动机应用、负载检测及管理、电源和直流-直流转换器控制、换流器控制和过流保护。

该器件由一个低偏置的精密线性霍尔传感器电路组成，其铜制电流通路靠近晶片的表面。通过该铜制电流通路施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件精度优化。精确的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 出厂时已进行精确度编程。Allegro 专有的集成屏蔽技术可高度隔离电流导体 dV/dt 和杂散电场，确保减少高端高压应用的输出纹波和偏置漂移。当增加铜制主电流通路的电流时（从端子 4 到端子  5），器件的输出为正斜率 (>V_CC / 2)。

该电流通路的内电阻通常是 100  µΩ，具有较低的功率损耗。该铜线尺寸允许器件用于 200 A 的持续电流感应应用和承受更高的瞬态电流。电流通路的接线端与传感器引脚（引脚 1 到 3）电气绝缘。这让 ACS759 传感器系列可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。器件在出厂装运前已完全校准。

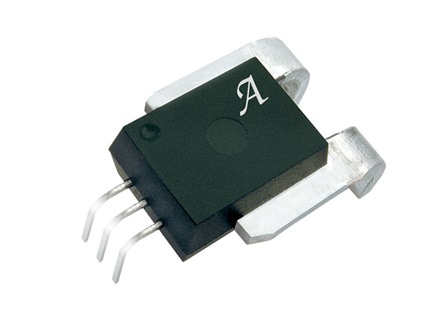

ACS759 传感器 IC 是无铅产品。所有的引脚均镀以 100% 雾锡，封装内无任何铅存在。大尺寸引脚框由无氧铜制成。采用小型 5 引脚 CB 封装，安装简便。
