Allegro MicroSystems, LLC 推出采用标准直插封装的全新用户可编程电流传感器 IC。

四月 14, 2015

设计用于用户提供的钢芯/铁磁芯

马萨诸塞州 Worcester – Allegro MicroSystems, LLC 推出一款新型用户可编程高精度线性霍尔效应电流传感器 IC。Allegro A1369采用扁平 3 引脚 SIP 封装,可轻松与磁芯集成,从而制造出高精度电流传感模块。利用可编程性能,A1369 可以在最后的电流传感模块组装时消除制造公差。这些模块可用于各种应用,包括配电和太阳能与风能应用。

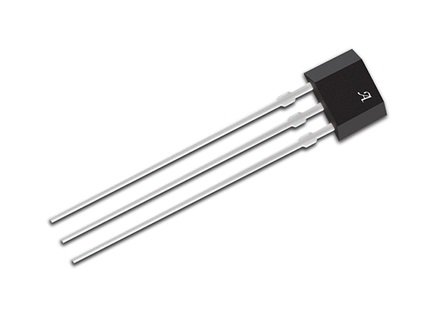

这种温度稳定型器件采用通孔单列直插封装 (TO-92)。通过输出管脚可以对灵敏度和静态输出电压(QVO,无磁场出现的输出值)进行编程,从而提高器件精度,同时不会增加完全可编程器件的复杂性和成本。该器件使用非易失性内存,具有一次性可编程 (OTP) 功能,可以为给定应用或电路储存所需的灵敏度& (QVO) 值。Allegro 可以在 Allegro 的生产结束测试中对灵敏度温度系数和 QVO 温度系数进行编程,从而简化用户的编程要求。

此比率计霍尔效应传感器 IC 提供与施加磁场成正比的电压输出。用户可调节静态电压输出值约为供电电压的 50%,输出灵敏度可编程,范围是 8.5 mV/G 至 12.5 mV/G(A1369EUA-10-T)以及 22 mV/G 至 26 mV/G(A1369EUA-24-T)。该线性器件性能优异,是需要高灵敏度工业应用场合的理想选择,并在 –40°C 至 +85°C 较宽温度范围提供性能保证。
